Nama merek: | Sinuo |
Nomor Model: | SN8810D |
MOQ: | 1 |
harga: | Customized |
Ketentuan Pembayaran: | T/T |
Kemampuan Penyediaan: | 20 set/bulan |

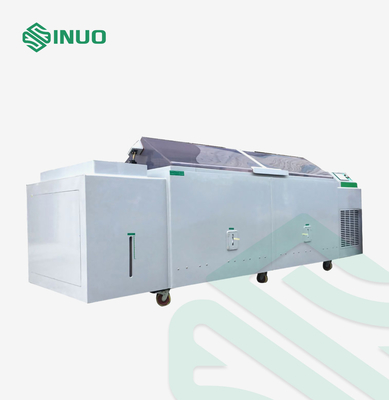

IEC 60068-2-52 Uji Kabut Garam Senyawa Kb Kamar Lingkungan
Standar & Klausul yang Dipatuhi
Alat Uji Semprot Garam Kompon dirancang dan diproduksi sesuai dengan persyaratan standar IEC 60068-2-52, ISO, IEC, ASTM, DIN, JIS, dll.
Ikhtisar Peralatan
Ruang uji adalah yang paling dekat dengan kondisi alami sebenarnya dalam uji korosi yang dipercepat.Ini disimulasikan oleh kondisi yang ditemui di lingkungan alami: seperti semprotan garam, pengeringan udara panas (opsional), kelembaban, suhu rendah, dll., Dan dapat digabungkan dalam urutan apa pun dalam uji siklus.Item tes utama diuji dalam lingkungan yang berubah drastis, seperti: suku cadang mobil, peralatan penerbangan, bahan bangunan, film pelapis, peralatan listrik, dll.
Prinsip bekerja:
(1) Sistem semprotan garam
Sistem semprotan garam terdiri dari tangki pelarut, pompa magnet berkecepatan variabel, sistem pneumatik, tangki air, menara penyemprot, nosel, dll. Pompa memindahkan air dari ember penyimpanan ke ruang uji, tabung pemanas bekerja untuk memberikan kelembaban dan suhu yang dibutuhkan di dalam ruangan, dan larutan garam diatomisasi dengan udara terkompresi melalui penyemprotan.Menara semprotan dapat dilepas agar mudah dibongkar dan dicuci.Dalam keadaan semprotan garam, ketika sakelar level air rendah tangki air mendeteksi level air rendah, pemanas tangki air dimatikan dan penyemprotan berhenti.Perangkat ketinggian air secara otomatis mengisi air dengan menyalakan katup solenoid injeksi air hingga sakelar ketinggian air mendeteksi ketinggian air.Saat katup solenoid injeksi air berhenti, pipa pemanas mulai bekerja.Saat program memenuhi persyaratan, program akan menyemprot secara otomatis.
(2) Sistem pengeringan
Sistem pengeringan terdiri dari peniup, pemanas udara, diffuser, pipa, dll. Di bawah fungsi pengeringan, peniup memasukkan udara dalam ruangan ke dalam kotak melalui pemanas udara, sehingga menciptakan lingkungan dengan kelembapan rendah di dalam ruangan.Suhu kabinet dikendalikan oleh pelembab udara dan pemanas udara.Blower dengan volume udara yang besar juga dapat mengubah suhu dengan sangat cepat, sehingga dapat mewujudkan fungsi sirkulasi yang cepat.Pada saat yang sama, ketika suhu mencapai persyaratan, jika perbedaan kelembaban besar, humidifier juga akan mengeluarkan sebagian daya untuk mengkompensasi kelembaban di dalam ruangan.
(3) Sistem kelembaban
Sistem kelembaban terdiri dari pembangkit uap, ledakan, sirkuit air, perangkat kondensasi, dll. Di bawah fungsi kelembaban, dengan menguapkan air panas ke dalam tangki, badan tangki mempertahankan kelembaban relatif.Itu juga dapat menjaga suhu yang tepat di dalam ruangan melalui kombinasi pemanas generator uap dan pendinginan kompresor.Saat suhu mencapai persyaratan yang ditetapkan, jika kelembapan terlalu tinggi, kondensor akan mengurangi kelembapan.Sebaliknya, jika kelembapan terlalu rendah, humidifier akan mengeluarkan sebagian daya untuk mengatur kelembapan di dalam ruangan.
Parameter teknik
Volume nominal | 324L atau bisa disesuaikan |
Ukuran efektif kotak bagian dalam | 90×60×60 cm (P×L×T)atau dapat disesuaikan |
Ukuran eksternal | Kira-kira210×125×120 cm (P×L×T)atau dapat disesuaikan |
Bobot | Kira-kira100㎏ |
Maks.kekuasaan | 6KW |
Maks.saat ini | 30A |
Kondisi catu daya |
AC 220V Dua kabel fase tunggal + arde pelindung;kisaran fluktuasi tegangan yang diijinkan ± 10% V; Kisaran fluktuasi frekuensi yang diijinkan 50 ± 0,5HZ;Catu daya TN-S atau catu daya TT Tahanan tanah pelindung kurang dari 4Ω Sakelar udara atau daya harus dikonfigurasikan untuk peralatan ini di lokasi pemasangan, dan sakelar ini harus mengontrol penggunaan peralatan secara independen |
Parameter kinerja | |
Keadaan lingkungan |
1. Suhu sekitar 5 ~ 30 ℃, kelembaban relatif ≤85% RH; 2. Lokasi pemasangan harus rata dan bebas dari getaran; 3. Peralatan harus dijauhkan dari sumber panas dan bahan yang mudah terbakar dan mudah meledak; 4. Lokasi pemasangan tidak boleh terkena sinar matahari langsung, dan sirkulasi udara dalam ruangan harus dijaga; 5. Lokasi pemasangan peralatan harus bersih, dan tidak boleh dipasang di tempat berdebu atau outlet debu. |
Kisaran suhu dan kelembaban |
Ruang sampelsuhu: RT ~ 60 ℃ Saturasi barelsuhu: RT ~ 63 ℃ Kelembaban relatif 30% -98% RH |
Tingkat pemanasan |
Suhu ruang sampel RT → + 50 ℃ ≤60 mnt Suhu dariSaturasi barelRT → + 63 ℃ ≤60 mnt |
Parameter teknis utama |
Resolusi suhu: 0,1 ° C Keseragaman suhu: ± 2 ℃ Fluktuasi suhu: ± 0,5 ℃ Volume semprotan (m1 / 80cm2 / jam) 1,0 ~ 2,0 (kumpulkan setidaknya 16 jam dan ambil nilai rata-rata) Tekanan semprot: 1,00 ± 0,01kgf / cm2 Nilai PH obat: netral 6.0 ~ 7.0 asam 3.0 ~ 3.1 Nilai PH larutan semprot: netral 6,5 ~ 7,2 asam 3,1 ~ 3,3 Waktu kontrol: 1S ~ 9999H dapat diatur secara sewenang-wenang Catatan: Hilangnya karbon dioksida dalam larutan selama penyemprotan dapat menyebabkan nilai pH berubah.Larutan berikut dapat digunakan untuk menghindari perubahan nilai pH, misalnya larutan dipanaskan hingga di atas 35 °C sebelum dimasukkan ke dalam alat uji, atau larutan dapat dibuat dengan air mendidih segar untuk mengurangi kandungan karbon dioksida dalam larutan.Uji keasaman atau uji semprotan garam yang dipercepat tembaga dapat memastikan nilai pH larutan semprot, nilai pH larutan konfigurasi dapat disesuaikan menjadi 2,8 ~ 3,0, dan memeriksa apakah larutan dan / atau zat terlarut memenuhi persyaratan. |
Struktur | |
Struktur kamar |

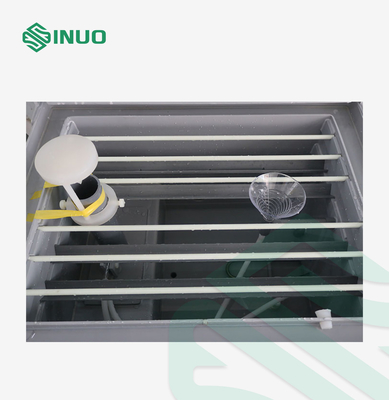

Mengadopsi lembaran polietilen PVC impor, dengan ketebalan 8mm dan ketahanan suhu 85 ° C. Penutup penyegelan ruang mengadopsi pelat akrilik impor, ketebalan 6mm Botol suplemen reagen mengadopsi deteksi level air tersembunyi, yang mudah dibersihkan dan tidak mudah pecah. Laras udara bertekanan mengadopsi laras tahan tekanan tinggi baja tahan karat SUS304 # untuk pengawetan panas yang baik. Rak bahan uji mengadopsi rak pengindeksan pesawat, dan sudutnya dapat disesuaikan. Ruang uji disegel dengan air untuk memastikan bahwa gas korosif di dalam ruang tidak bocor Ruang kontrol dan ruang uji terintegrasi, dan struktur kiri dan kanan mudah dioperasikan. Struktur pemisahan air dan listrik digunakan untuk secara efektif mencegah air masuk ke ruang kontrol listrik untuk merusak aksesori |
Penutup kamar | Penutup penyegelan bilik terbuat dari pelat akrilik impor dengan ketebalan 6mm.Itu dibuat menjadi penutup penyegelan sudut 100 ° di bagian atas, yang secara efektif mencegah tetesan air kondensasi jatuh ke permukaan sampel selama pengujian untuk mempengaruhi hasil pengujian. |
Panel kendali | Layar sentuh yang diimpor, pengontrol suhu dan kelembaban, pengukur tekanan, sakelar daya. |
Kabinet kontrol distribusi daya | Katup solenoid air, katup solenoid semprot, katup solenoid defog, switchboard, kipas pendingin, kompresor, kondensor, pelembap udara, pelindung suhu berlebih, ember tekanan jenuh udara, pengatur semprotan |
Sistem pemanas | Mengadopsi metode pemanasan udara, tabung pemanas paduan titanium, pelat pemanas listrik tahan korosi 316L, dan pemanasan terkontrol PID untuk mencapai keseimbangan suhu |
Sistem pasokan air |
1. Pengisian tangki penyimpanan air dan ember tekanan: sistem kontrol pengisian air manual dan otomatis, yang dapat dihubungkan ke pipa air untuk secara otomatis mengontrol pengisian air atau pengisian air manual, yang mudah digunakan Catatan: Jika air keran memiliki terlalu banyak kotoran atau memiliki keasaman dan kebasaan, filter harus dipasang di saluran masuk air. 2. Pengisian ulang solusi: menggunakan tangki besar tersembunyi, pengisian manual |
Sistem drainase | Kontrol katup pembuangan, metode drainase manual |
Sistem semprot |

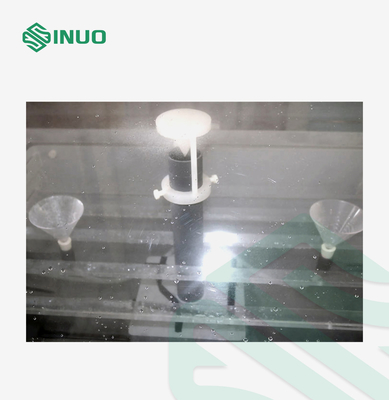

Garam diserap oleh prinsip Bernut dan diatomisasi, dan tingkat atomisasinya seragam Tidak ada pemblokiran kristalisasi untuk memastikan standar pengujian berkelanjutan Nozel terbuat dari kaca khusus Menara semprotan lancip yang dapat disesuaikan dapat secara efektif membubarkan semprotan untuk memastikan semprotan seragam dan mengontrol volume semprotan |
Metode semprot | Berkelanjutan, terputus-putus |
Sistem pelembapan |
1. Kontrol level air mengadopsi kontrol bola mengambang mekanis untuk mencegah kerusakan elektronik 2. Sistem suplai air menggunakan sistem suplai air otomatis, yang cocok untuk pengoperasian mesin secara terus menerus. |
Sistem dehumidifikasi | France Taikang kompresor daya tinggi tertutup sepenuhnya 1 set, semua kondensor tembaga, evaporator pelapis anti korosi nano, kipas turbin pelapis anti korosi nano. |
Sistem pasokan udara | Tekanan semprotan disesuaikan dalam dua tahap 1kg / cm2.Udara terkompresi disesuaikan menjadi 2kg / cm2 ke dalam tong jenuh untuk pemanasan pertama kali, kemudian disesuaikan menjadi 1kg / cm2 untuk kedua kalinya. |
Sistem pembuangan kabut |
Perangkat penghilang kabut keseimbangan tekanan sepenuhnya otomatis, hanya perlu menghubungkan tabung pelepasan kabut, dan secara otomatis melepaskan kabut sesuai dengan tekanan di dalam ruangan Sakelar tombol defogging manual, cukup klik tombol ini sebelum membuka penutup ruang uji untuk menghilangkan kabut dalam ruangan dengan cepat Catatan: Pipa knalpot mesin harus diperluas ke area terbuka di luar ruangan, dan perlu untuk menghindari penutupan benda-benda korosif dan mencegah mesin mengeluarkan kabut untuk menimbulkan korosi pada benda-benda lainnya.Tidak boleh ada tempat bergelombang di pipa ekstensi knalpot kabut, untuk mencegah air yang terkondensasi di pipa knalpot kabut menghalangi pipa knalpot kabut, yang tidak dapat dikeluarkan secara efektif. |
Sistem kontrol listrik | |
Pengontrol suhu dan kelembaban |
1. Pengontrol suhu cerdas komputer mikro, antarmuka operasi grafis, tampilan resolusi tinggi, struktur perintah bergaya menu.Pengguna dapat secara terprogram mengatur sesuai dengan kebutuhan mereka sendiri atau persyaratan standar, sehingga ruang uji dapat secara otomatis menyelesaikan beberapa kondisi lingkungan yang diperlukan dan beberapa persyaratan standar dari rangkaian siklus secara terprogram. 2. Pada antarmuka operasi, pelanggan dapat memprogram dan memodifikasi parameter pengaturan secara mandiri.Dan pemantauan langkah-langkah pengujian secara real-time, waktu pengujian, suhu pengujian, kelembaban pengujian, jumlah siklus, suhu ember saturasi, dan data pengujian terkait lainnya ditampilkan langsung dalam bentuk digital pada antarmuka operasi 3. Dengan fungsi eksekusi fixed-point dan programmable, aktivasi penunjukan, pengaturan kemiringan start-up panas dan dingin, parameter operasi dapat disediakan. 4. Berbagai sistem kontrol alarm keselamatan: ketinggian air rendah, suhu berlebih, kelebihan beban, dll., dengan lampu peringatan tambahan. 5. Tampilan bagan suhu dan kelembapan: suhu dan kelembapan aktual dalam kabinet direpresentasikan secara grafis dan dibandingkan dengan nilai yang ditetapkan pengguna, yang dapat membantu menemukan kesalahan pengujian. 6. Beberapa sistem perlindungan keselamatan;alarm kepanasan tingkat air rendah, perlindungan termal suhu ruang, dll., dapat menjamin ruang uji agar tidak rusak. |
Mode masukan suhu | masukan sentuh |
Tampilan suhu | Dapat menampilkan nilai pengaturan suhu dan nilai suhu aktual |
Sistem waktu | Satuan: detik, menit, sepuluh menit, jam, sepuluh jam dapat dialihkan, waktu maksimum adalah 9999 jam, waktu minimum adalah 1 detik |
Metode pengaturan waktu | masukan sentuh |
Mode operasi | Operasi nilai tetap, operasi program |
Pengukuran suhu | Resistensi platina PT100 |
Metode kontrol suhu | PID saturasi anti-integral, metode kontrol suhu seimbang BTC (peralatan uji suhu) |
Perangkat perlindungan keselamatan | |
Ruang uji | Ekstrim atas perlindungan suhu |
Saturasi barel | Ekstrim atas perlindungan suhu, perlindungan kekurangan air |
Sistem pemanas | Tabung pemanas terbakar kering, suplai air tidak normal |
Sumber Daya listrik | Perlindungan kebocoran, kelebihan beban dan perlindungan hubung singkat |
Persyaratan lingkungan penyimpanan | Suhu sekitar harus dijaga dalam 0 ℃ ~ + 35 ℃ |
Persyaratan situs instalasi | Jarak antara dinding sisi kiri dan kanan dan belakang kotak uji tidak boleh kurang dari 600mm dari dinding, dan jarak dari depan ke dinding tidak boleh kurang dari 800mm. |
