Sistem Penggetar Getaran Elektromagnetik Frekuensi Tinggi Untuk Pengujian Baterai

Sistem Penggetar Getaran Elektromagnetik Frekuensi Tinggi Untuk Pengujian Baterai

Nama merek:	Sinuo
Nomor Model:	SN553-EV440VT2012SMW-GPVCusb-2
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	5 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Maks. kekuatan eksitasi sinusoidal:

Puncak 4000kg.f

Max. Maks. random exciting force kekuatan menarik acak:

4000kg.f RMS

Maks. dampak kekuatan eksitasi:

Puncak 8000Kg.f

Max. Pemindahan:

100 mm pp

Maks. Kecepatan:

2.0m/s

Rentang Frekuensi:

1～3000Hz

Kemasan rincian:

KASUS KAYU LAPIS

Menyediakan kemampuan:

5 set/bulan

Menyoroti:

Peralatan Pengujian Keselamatan Listrik GPIB

Peralatan Pengujian Keamanan Listrik RS485

Simulator jaringan regeneratif daya

Deskripsi Produk

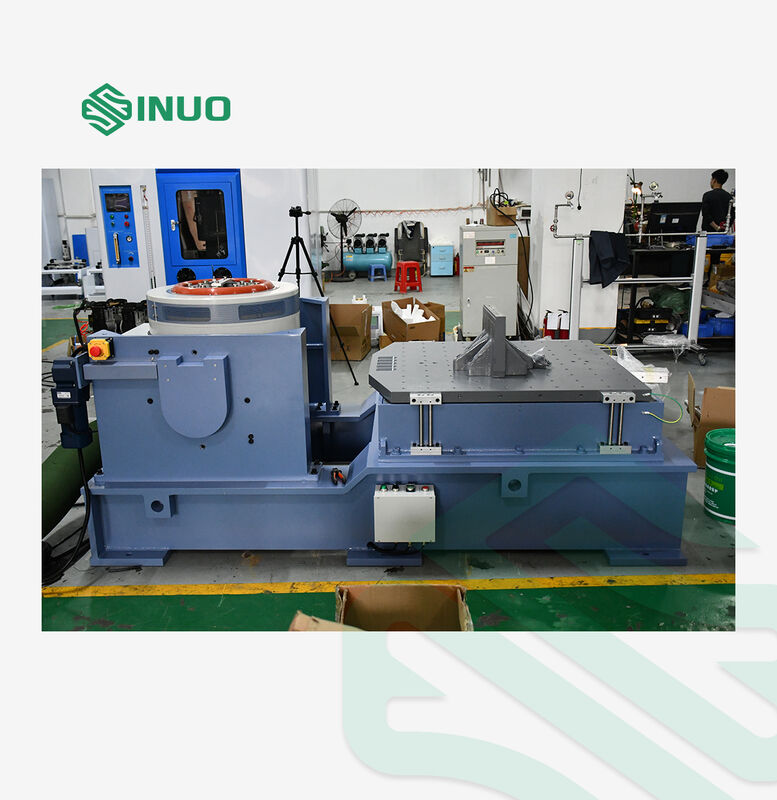

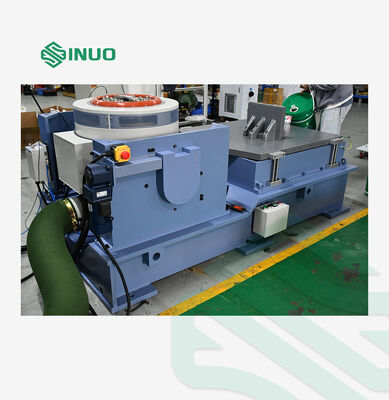

Sistem Shaker Getaran Elektromagnetik Frekuensi Tinggi Untuk Pengujian Baterai

Sistem pengujian getaran elektromagnetik profesional yang dirancang khusus untuk aplikasi pengujian baterai, memastikan kualitas produk sesuai dengan standar internasional.

Aplikasi produk

Pengujian getaran mengevaluasi bagaimana komponen dan perangkat bereaksi dalam lingkungan dunia nyata dengan menghadapinya pada rangsangan atau kejutan yang terkendali.Aplikasi mencakup produk industri termasuk papan sirkuit, pesawat, kapal, roket, rudal, mobil, dan peralatan rumah tangga.

Sinuo menyediakan solusi eksitasi dan pengujian yang komprehensif, memastikan kepatuhan kualitas produk dengan standar nasional dan internasional termasuk GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,dan ASTM.

Pilihan Mesin Getaran & Struktur Generator

Kondisi uji yang disediakan pelanggan
Jenis tes: Sine sweep, Random, Shock Klasik
Rentang respons frekuensi: 1-3000Hz
Rumus: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2 D = A / 0,002F2 F = M ((kg) × A ((g)

Konfigurasi Peralatan

Proyek	Instruksi Konfigurasi	QTY
Ruang meja getaran	A30F44 generator eksitasi elektromagnetik	1 SET
Perangkat kontrol pusat otomatis	Sistem pemusatan kumparan bergerak	1 SET
Sistem pendingin	B153S Kipas pendingin (termasuk silencer)	1 SET
Tabel ekstensi vertikal	VT150 Tabel Ekstensi Vertikal	1 SET
Penguat daya	Penguat daya switching digital LA-40KVA	1 SET
Sistem perlindungan	Sistem perlindungan servo	1 SET
Sumber daya listrik	Pasokan listrik eksitasi	1 SET
Kontroler getaran	Kontroler getaran digital VCSusb-2 (2-saluran)	1 SET
Sensor	Sensor percepatan sistem	1 PCS
Sistem komputer	Komputer kontrol	1 SET

Parameter teknis

A30F44 Generator Eksitasi Elektromagnetik

Kekuatan eksitasi sinusoid maksimum	4000Kg.f puncak
Kekuatan Eksitasi Random Maksimum	4000Kg.f rms
Kekuatan eksitasi dampak maksimum	8000Kg.f puncak
Jangkauan Frekuensi	1 ‰ 3000 Hz
Perpindahan maksimum	100 mm p-p
Kecepatan maksimum	2.0m/s
Akselerasi maksimum	100G (980 m/s2)
Frekuensi resonansi orde pertama	2500 Hz ± 5%
Pengepakan	1000 kg
Frekuensi isolasi getaran	2.5 Hz
Diameter kumparan bergerak	F440 mm
Berat kumparan bergerak	60kg
Kebocoran fluks	< 10 gauss
Momentus eksentrik yang diizinkan	> 500N.m
Ukuran peralatan	1400mm×980mm×1230mm (tidak termasuk platform ekspansi vertikal)
Berat peralatan	2800Kg

Amplifier Daya Digital LA-40K

Kekuatan output	50KVA
Tegangan output	110Vrms
Arus keluaran	500 lengan
SNR	≥ 70dB
Ukuran penguat	910mm × 620mm × 2050mm

Sistem Perlindungan Servo

Fungsi perlindungan yang komprehensif termasuk suhu, tekanan angin, pergeseran berlebihan, tegangan berlebihan, arus berlebihan, tegangan rendah masukan, kesalahan eksternal, catu daya kontrol, kesalahan logika,dan kehilangan fase input.

Kontroler getaran digital VCSusb-2

Konfigurasi perangkat keras	2 saluran masukan bersamaan, 1 saluran output
Modul fungsi kontrol	Sinus, acak, kejutan klasik
Komputer kontrol	Komputer merek asli dengan monitor LCD
Perangkat lunak	Operasi bahasa Inggris, analisis domain waktu dan domain frekuensi, sumber sinyal, analisis penggeser frekuensi sinus, generasi laporan tes WORD otomatis

Sensor akselerasi LTE C04A07

Jangkauan frekuensi	1-8000Hz
Sensitivitas	30mv/g
Kisaran suhu	-40 - 160°C

VT2012 Tabel Ekstensi Vertikal

Bahan	Paduan magnesium, permukaan keras anodisasi
Ukuran meja	2000×1200 mm
Lubang tetap	M10 distribusi persegi panjang 100mm*100mm lengan sekrup stainless steel
Frekuensi penggunaan batas atas	Sinus 100 Hz, acak 200 Hz
Berat badan	Sekitar 340KG

B153S Kipas pendingin (termasuk silencer)

Daya kipas	15KW
Tingkat aliran kipas	81.6m3/s
Tekanan kipas	0.075kgf/cm2

Kebutuhan Listrik

Sumber daya listrik	3 fase 5 kabel 380V/50Hz 75 KVA
Udara terkompresi	0.6Mpa
Resistensi tanah	≤4Ω

Komponen & Fitur Sistem

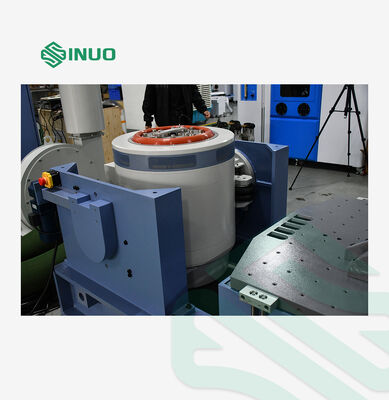

1. tubuh tabel getaran

Koil bergerak:Koil bergerak yang ditumbuk dan diolah secara manual dengan sistem pendukung beban optoelektronik dan panduan aksial dual bearing untuk daya tahan yang superior
Koil eksitasi:Struktur sirkuit magnet ganda dengan kebocoran fluks rendah dan medan magnet seragam
Permukaan tubuh:Pengolahan fosfat canggih dan teknologi cat mobil untuk perlindungan anti-pakaian dan anti karat jangka panjang
Pendinginan meja:Kipas suara rendah dengan struktur asupan udara yang ditingkatkan, saluran udara sarang madu untuk kumparan eksitasi dan saluran udara shunt dua lapisan untuk pendinginan yang ditingkatkan

2. LA Digital Switching Power Amplifier

Teknologi IGBT yang handal dengan stabilitas dan keandalan yang tinggi
Sesuai dengan persyaratan standar "CE" UE
Teknologi modulasi lebar pulsa perkalian frekuensi sinusoid untuk rasio sinyal ke kebisingan yang tinggi
Prinsip kerja power supply switching untuk efisiensi konversi yang tinggi
Teknologi berbagi arus elektronik otomatis
Kinerja keselamatan yang sangat baik

3. Sistem Perlindungan Servo

Fungsi perlindungan lengkap termasuk overvoltage jaringan listrik, undervoltage, phase loss, fault logic, power module pass-through, over temperature, output overcurrent, output overvoltage,Daya penggerak, platform over-perpindahan, suhu platform, interlocking eksternal, dan banyak lagi.

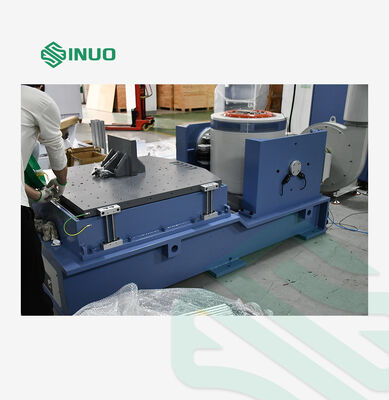

4Platform Ekspansi Vertikal

Dirancang sebagai platform untuk spesimen pemasangan yang lebih besar, tersedia dalam konfigurasi persegi, bulat, atau khusus.Semua platform ekstensi mengalami pemodelan dan analisis frekuensi modal untuk meminimalkan dampak karakteristik dinamis. Dilemparkan dari paduan magnesium dengan bahan peredam yang melekat.

5. Photoelectric Otomatis Centering Sistem

Otomatis menyesuaikan posisi kumparan bergerak untuk menjaga keadaan seimbang, memastikan kumparan bergerak tetap berpusat selama operasi pemuatan dan pengungkapan.

6. Kontroler getaran digital

Parameter teknis pengontrol getaran digital

Saluran Masuk

Jumlah saluran input	2 saluran masukan bersamaan
Jenis sinyal masukan	Tegangan/muatan
Resistensi input	> 110 kΩ
Rentang input tegangan maksimum	± 10V
Jangkauan input muatan maksimum	±10000PC
SNR	> 100dB
Filter	Filter analog 160dB/oktaf
Antarmuka input	Tiga input opsional: tegangan, ICP dan muatan
Input maksimum	±10VPEAK
Konverter analog/digital (ADC)	Resolusi 24-bit, kisaran dinamis: 114dB, frekuensi pengambilan sampel maksimum 192kHz
Karakteristik sirkuit	Sumber arus konstan ICP terintegrasi dan amplifier muatan, dua kisaran 10V/1V, kopling AC/DC opsional, filter anti aliasing analog

Saluran output

Jumlah saluran output	1 saluran output
Jenis sinyal output	Sinyal tegangan
Impedansi output	< 30Ω
Jangkauan output tegangan maksimum	± 10V
Arus output maksimum	100mA
Akurasi amplitudo	2mV
Penyimpangan harmonik	<-95dBfs
Filter	Filter analog 160dB/oktaf
Pencocokan saluran	Amplitudo 0,04dB, fase ± 0.5
Konverter digital/analog (DAC)	Resolusi 24-bit, kisaran dinamis: 120dB, frekuensi pengambilan sampel maksimum 192kHz
Karakteristik sirkuit	Filter anti-aliasing analog; sirkuit perlindungan output
Jenis pengujian	Kontrol getaran acak/kontrol sinus/kontrol kejut khas

Fungsi Pengontrol Getaran Digital

Kontrol acak

Menggunakan metode pemerataan fungsi transfer dengan diagram spektrum daya yang didefinisikan pengguna.Secara terus menerus output sinyal Gaussian acak untuk real-time multi-channel kontrol loop tertutup dengan algoritma adaptif untuk sistem nonlinearitas dan perubahan beban.

Rentang frekuensi: 0~4800Hz (dapat diperluas menjadi 18750Hz)
Resolusi: 100, 200, 400, 800, 1600, 3200 garis spektrum
Rentang daya kontrol: > 90dB
Strategi kontrol: kontrol saluran tunggal, rata-rata tertimbang, nilai maksimum, nilai minimum

Pengendalian sinus

Menyediakan sinyal sinus dan sinus menyapu berkualitas tinggi dengan kontrol amplitudo, pengaturan tinggal, dan konfigurasi sapu fleksibel.

Jangkauan frekuensi: 1Hz~5000Hz (dapat diperluas menjadi 10000Hz)
Waktu loop tertutup: 5 mS
Distorsi harmonik: <-100dB
Mode penggeser frekuensi: linier (0~6000 Hz/menit) dan logaritmik (0~100 Oct/menit)
Arah menyapu: atas, bawah
Durasi menyapu: dapat dikonfigurasi sebagai jumlah menyapu atau waktu pengujian

Kejutan Klasik

Menggunakan metode penyeimbangan fungsi transfer yang mendukung berbagai jenis bentuk gelombang termasuk gelombang setengah sinus, gelombang lonceng, gelombang persegi panjang, gelombang trapezoidal, gelombang gigi gergaji puncak depan,gelombang gigi gergaji puncak belakang, dan gelombang segitiga.

Durasi denyut nadi: 0,5 sampai 3.000 mS
Bandwidth analisis maksimum: 18750Hz
Ukuran bingkai: hingga 16384
Kepatuhan: MIL-STD-810 (standar militer AS), standar ISO, batas kontrol gangguan yang ditentukan pengguna
