Sistem pengujian getaran transportasi dengan tabel vertikal dan horizontal

Sistem pengujian getaran transportasi dengan tabel vertikal dan horizontal

Nama merek:	Sinuo
Nomor Model:	SN553- EV440HB120VT60VCS-2
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	5 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Maks. kekuatan eksitasi sinusoidal:

Puncak 4000Kg.f (40KN)

Max. Maks. random exciting force kekuatan menarik acak:

4000Kg.f rms (40KN)

Maks. dampak kekuatan eksitasi:

Puncak 8000Kg.f (80KN)

Rentang Frekuensi:

1～2700Hz

Max. Pemindahan:

100 mm pp

Maks. Kecepatan:

2m/s

Kemasan rincian:

KASUS KAYU LAPIS

Menyediakan kemampuan:

5 set/bulan

Menyoroti:

Catu daya dc tegangan tinggi dua arah

catu daya dc tegangan tinggi 40kW

catu daya 60kW ac dc yang dapat diprogram

Deskripsi Produk

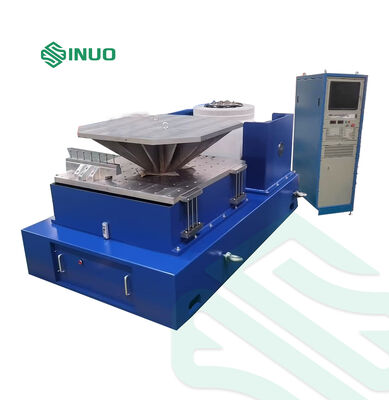

Sistem pengujian getaran transportasi dengan tabel vertikal dan horizontal

Aplikasi produk

Pengujian getaran adalah tindakan memicu atau mengejutkan komponen atau perangkat untuk melihat bagaimana reaksi dalam lingkungan nyata.dari produk industri seperti papan sirkuit, pesawat, kapal, roket, rudal, mobil dan peralatan rumah tangga.

Sinuo dapat menyediakan Anda dengan seluruh skema eksitasi dan pengujian, dan membuktikan kualitas produk untuk Anda sesuai dengan standar nasional dan internasional, seperti GB, GJB, UL, JIS, DIN, ISO,BS, MIL, IEC dan ASTM.

Rumus pemilihan mesin getaran dan diagram struktur generator getaran

1Kondisi uji yang disediakan oleh perusahaan pelanggan;

2. Jenis uji: Sine sweep; Random; Classic Shock;

3. rentang respons frekuensi: 1-2700Hz

4Rumus: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2

D=A/0.002F2

F=M(kg) ×A(g)

Instruksi konfigurasi peralatan

Proyek	Instruksi konfigurasi	Qty
1.	Ruang meja getaran
	VG4000-100 generator eksitasi elektromagnetik	1 SET
	Perangkat pengendali pusat otomatis untuk menggerakkan kumparan	1 SET
	BL-4000 Kipas pendingin (termasuk silencer)	1 SET
	VT60 Tabel Ekstensi Vertikal (600×600mm)	1 SET
	HB120 Slide film minyak horisontal (1200×1200mm)	1 SET
2.	Penguat daya switching digital
	LA-45KVA amplifier daya digital switching	1 SET
	Sistem perlindungan servo	1 SET
	Pasokan listrik eksitasi	1 SET
3.	Kontroler getaran digital VCS-2
	Kontroler getaran digital 2 saluran	1 SET
	Sensor percepatan sistem	2 PCS
	Komputer kontrol	1 SET
4.	Aksesoris
	Kabel penghubung/pipa air/pipa udara	1 SET
	Instruksi operasi, laporan inspeksi, sertifikat, manual pemeliharaan	1 SET
	Alat aksesori (kunci T, kunci heksagonal, obeng, dll.)	1 SET
	Kontrol perangkat lunak instalasi CD / suku cadang	1 SET

Parameter teknis

Parameter generator eksitasi elektromagnetik VG4000-100
Kekuatan eksitasi sinusoid maksimum		4000Kg.f puncak (40KN)
Kekuatan Eksitasi Random Maksimum		4000Kg.f rms (40KN)
Kekuatan eksitasi dampak maksimum		8000Kg.f puncak (80KN)
Jangkauan Frekuensi		1 ¢ 2700 Hz
pergeseran maksimum		100 mm p-p
Kecepatan maksimum		2m/s
akselerasi maksimum		100G (980 m/s)²)
Hubungan beban maksimum dan akselerasi: F=M.A.
5G ((49m/s²)	10G ((98m/s²)		20G ((196m/s²)	30G(294m/s²)
760kg	360kg		160kg	93kg
Frekuensi resonansi urutan pertama:		2500 Hz ± 5%
Beban maksimum:		800 kg
Frekuensi isolasi getaran:		2.5 Hz
Diameter kumparan bergerak:		F420 mm
Berat kumparan bergerak:		40kg
Kebocoran fluks		< 10 gauss
Momentus eksentrik yang diizinkan		> 500N.m
Ukuran peralatan		1400mm×1300mm×1240mm (tidak termasuk tabel ekspansi vertikal)
Berat peralatan		3600 kg
Penguat daya switching digital LA-45
Kekuatan output		45KVA
Tegangan output		110Vrms
Arus keluaran		400Arms
SNR		≥ 70dB
Ukuran penguat		810mm × 555mm × 1810mm
Sistem perlindungan servo
Fungsi		Suhu, tekanan angin, perpindahan berlebihan, tegangan berlebihan, arus berlebihan, tegangan rendah masukan, kesalahan eksternal, catu daya kontrol, kesalahan logika, kehilangan fase masukan

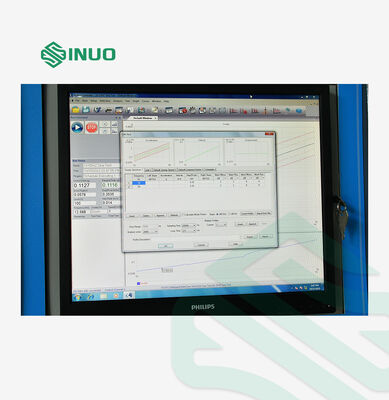

Kontroler getaran digital VCSusb-2
Konfigurasi perangkat keras		2 saluran masukan bersamaan, 1 saluran output
Modul fungsi kontrol		Sine, acak, kejutan khas
Komputer kontrol		Komputer merek asli dengan monitor LCD
Perangkat lunak		Operasi Cina / Inggris, analisis domain waktu dan domain frekuensi, sumber sinyal, analisis menyapu frekuensi sinus, dll dapat dilakukan.toko, menetapkan parameter uji dan menganalisis fungsi sinyal dan data.
Sistem akselerator		Jangkauan frekuensi: 1 ∼ 12000Hz Sensitivitas: 30PC/g Kisaran suhu: -24 - 250°C
VT60 tabel perpanjangan vertikal
Bahan		Paduan magnesium, permukaan mengeras
Ukuran meja		600 × 600 mm
Lubang tetap		M8 distribusi persegi panjang 100mm*100mm lengan sekrup stainless steel, tahan lama dan tahan lama
Frekuensi penggunaan batas atas		Sinus 2000 Hz, acak 2000 Hz
Berat badan		Sekitar 60kg.
HB120 meja geser film minyak horizontal
Bahan		Paduan magnesium, permukaan mengeras
Ukuran meja		1200×1200 mm
Lubang tetap		M12 distribusi persegi panjang 100mm*100mm lengan sekrup stainless steel, tahan lama dan tahan lama
Frekuensi penggunaan batas atas		Sinus 500 Hz, acak 2000 Hz
Berat badan		Sekitar 170kg.
BL-5000 kipas pendingin
Kekuatan kipas:		15KW
Tingkat aliran kipas:		1.2m³/s
Tekanan kipas:		6.5kpa
Kebutuhan listrik
Sumber daya listrik		AC 3-fase 380V/50Hz 65 KW
Udara terkompresi		0.6Mpa
Resistensi tanah		≤4Ω
