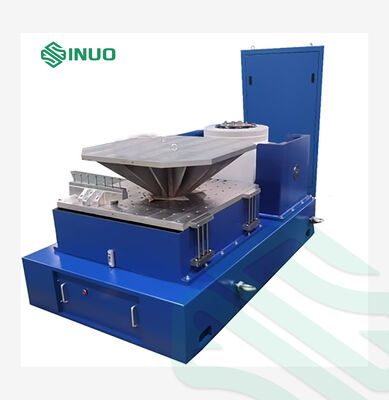

Sistem pengujian getaran berkinerja tinggi untuk elektronik otomotif dan aeroangkasa

Sistem pengujian getaran berkinerja tinggi untuk elektronik otomotif dan aeroangkasa

Nama merek:	Sinuo
Nomor Model:	SN553- EV310HG60VT60VCSusb-2
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	5 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

kekuatan sinus:

1000kg.f

Max. Kecepatan:

1.8 m/s

Muatan:

300kg

Diameter jangkar:

Ф240 mm

Max. Pemindahan:

76 mm hal

Max. Percepatan:

82G (800 m/s2)

Kemasan rincian:

KASUS KAYU LAPIS

Menyediakan kemampuan:

5 set/bulan

Menyoroti:

RS485 beban elektronik dc regeneratif

beban elektronik dc regeneratif CV

beban elektronik regeneratif pembetulan PWM

Deskripsi Produk

Sistem pengujian getaran berkinerja tinggi untuk elektronik otomotif dan aeroangkasa

Sistem pengujian getaran canggih ini mensimulasikan kondisi lingkungan dunia nyata untuk memvalidasi daya tahan dan keandalan komponen elektronik yang digunakan dalam aplikasi otomotif dan aerospace.

Aplikasi Produk

Pengujian getaran melibatkan komponen atau perangkat yang menarik untuk mengevaluasi kinerjanya dalam kondisi lingkungan yang nyata.Sistem kami dirancang untuk berbagai produk industri termasuk papan sirkuit, pesawat, kapal, roket, rudal, mobil, dan peralatan rumah tangga.

Sinuo menyediakan solusi eksitasi dan pengujian yang komprehensif yang memvalidasi kualitas produk sesuai dengan standar nasional dan internasional termasuk GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,dan ASTM.

Metode pengujian getaran

Parameter konfigurasi uji:

Kondisi pengujian yang ditentukan pelanggan
Jenis uji: Sine sweep dan Random vibration
Rentang respons frekuensi: 2-5000Hz
Rumus perhitungan: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2

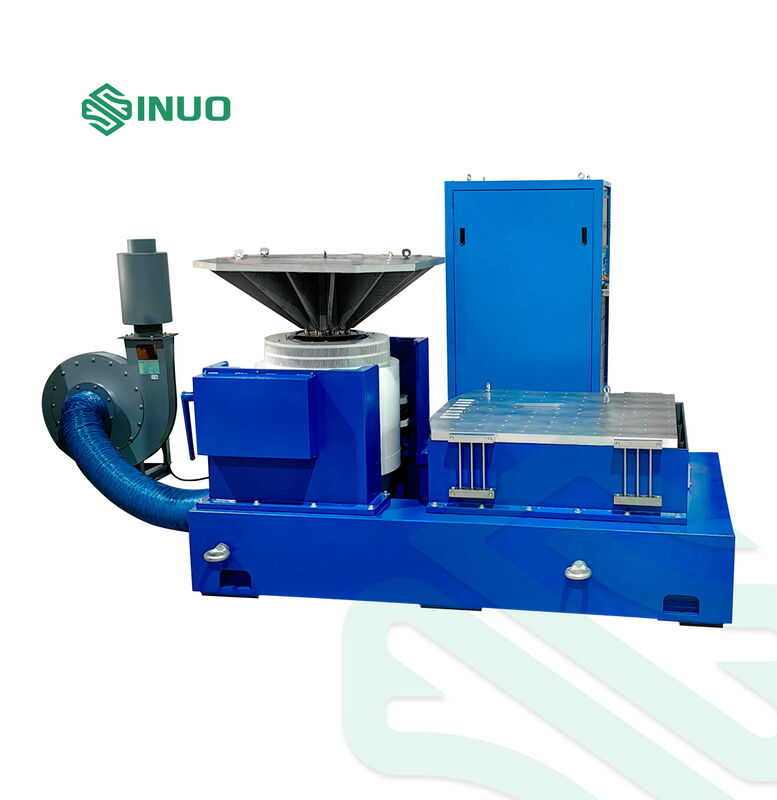

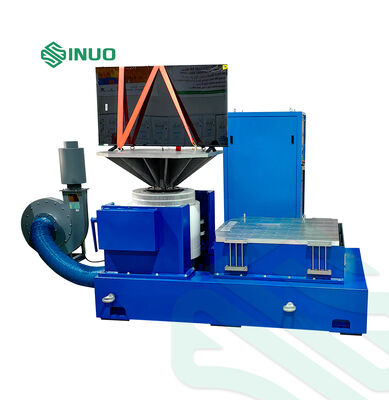

Diagram Utama Peralatan

VG1000-76 Generator Eksitasi Elektromagnetik Parameter Teknis

Kekuatan eksitasi sinusoid maksimum	1000Kg.f puncak
Kekuatan Eksitasi Random Maksimum	1000Kg.f r.ms
Kekuatan eksitasi dampak maksimum	2000Kg.f puncak
Jangkauan Frekuensi	1-2900 Hz
Perpindahan maksimum	76 mm p-p
Kecepatan maksimum	1.8 m/s
Akselerasi maksimum	82G (800 m/s2)
Frekuensi resonansi orde pertama	3200 Hz ± 5%
Muatan M1+M2	300kg
Frekuensi isolasi getaran	2.5 Hz
Diameter kumparan bergerak	F240 mm
Berat kumparan bergerak	14kg
Momentus eksentrik nominal	350 N.M.
Sekrup di atas meja	16 × M10
Kebocoran fluks	< 10 gauss
Momentus eksentrik yang diizinkan	300 N.m
Ukuran peralatan	945mm × 720mm × 784mm
Berat peralatan	1000 kg

Hubungan beban maksimum vs akselerasi (Sine):

Percepatan	Beban Maksimal
5G	188kg
10G	88kg
20G	38kg
30G	21kg

Platform Geser Horizontal

Desain slide horisontal memiliki kapasitas momen terbalik yang tinggi dan penahan lateral.memberikan batas momentum dinamis yang luar biasa sambil mempertahankan karakteristik peredam film minyak panduan yang optimal. Himpunan meja slide horizontal termasuk lempeng slide, kepala penghubung, lempeng granit alami, dasar meja slide horizontal, dan sumber minyak independen.

Fitur Sistem

Kinerja Tinggi dan Keandalan

Kontrol loop tertutup melalui prosesor DSP dengan loop kontrol independen PC memastikan responsif sistem real-time dan efisiensi tinggi.menjamin keandalan dan ketepatanSemua saluran input dilengkapi dengan ADC resolusi 24-bit, desain perangkat keras berisik, dan built-in analog / digital anti-aliasing filter.

Operasi yang Mudah Digunakan

Perangkat lunak aplikasi berbasis Windows dengan operasi intuitif dan fungsi tambahan yang komprehensif.Pengaturan parameter uji yang luas dengan USB2.0 interface untuk integrasi komputer yang mulus.

Fungsi yang Kuat dan Fleksibel

Platform kontrol getaran canggih mampu menangani beberapa tugas yang kompleks.Desain modular memungkinkan konfigurasi komponen perangkat keras dan perangkat lunak yang berbeda untuk memenuhi persyaratan pengujian dan analisis yang berbeda pada platform perangkat keras yang sama.

Keamanan Uji Komprehensif

Kontrol sinyal skala kecil memungkinkan pratinjau getaran sistem untuk penilaian tingkat kebisingan dan analisis fungsi transfer.objek ujiKunci penghentian darurat terintegrasi untuk penutupan tes segera selama sistem abnormal.

Pelaporan Tes Otomatis

Generasi satu klik laporan tes dalam format Word atau PDF. dokumentasi komprehensif termasuk fungsi kontrol tes, pengaturan parameter, kontrol kurva spektrum target,kurva domain waktu dan domain frekuensiMendukung pencetakan langsung, pratinjau, dan distribusi online dengan format laporan yang dapat disesuaikan.
