Sistem pengujian getaran berkapasitas tinggi dengan penggerak elektrodinamika terintegrasi

Sistem pengujian getaran berkapasitas tinggi dengan penggerak elektrodinamika terintegrasi

Nama merek:	Sinuo
Nomor Model:	SN553-EV222HG80VT80
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	5 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

kekuatan sinus:

2400Kg.f

Kekuatan acak:

2200kg.f

Kejutan Froce:

4400kg.f

Kecepatan Maks:

2m/s

Akselerasi Maks:

100G (980 m/s2)

Muatan:

400kg

Kemasan rincian:

kasus kayu lapis

Menyediakan kemampuan:

5 set/bulan

Menyoroti:

WH AH Peralatan Pengujian Keselamatan Listrik

Layar LCD Peralatan Pengujian Keamanan Listrik

RS232 ac dc power analyzer

Deskripsi Produk

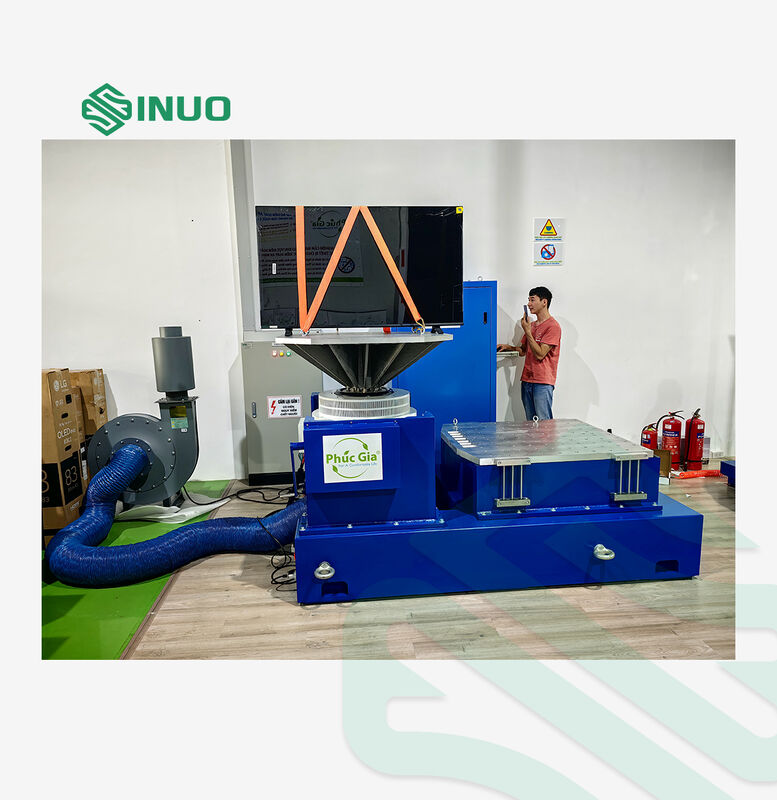

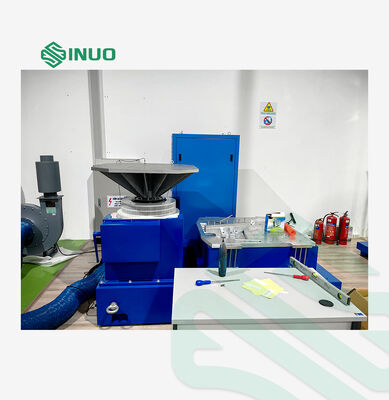

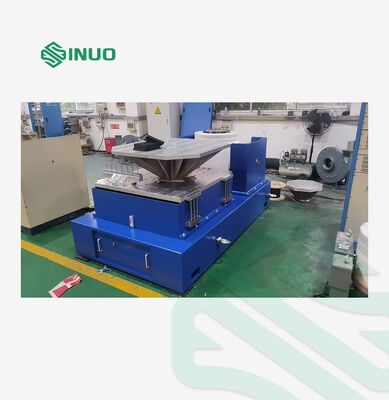

Sistem pengujian getaran berkapasitas tinggi dengan penggerak elektrodinamika terintegrasi

Aplikasi produk

Pengujian getaran melibatkan komponen dan perangkat yang menarik atau mengejutkan untuk mensimulasikan kondisi lingkungan dunia nyata.Sistem ini dirancang untuk berbagai aplikasi industri termasuk papan sirkuit, pesawat, kapal, roket, rudal, mobil, dan peralatan rumah tangga.

Sinuo menyediakan solusi eksitasi dan pengujian yang komprehensif yang sesuai dengan standar nasional dan internasional termasuk GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC, dan ASTM.

Pemilihan Mesin Getaran dan Struktur Generator

Kondisi uji yang disediakan pelanggan
Jenis tes: Sine sweep; Random
Rentang respons frekuensi: 2-5000Hz
Rumus: A (g) = 2πf) 2Dcm/980 A = 0.002DmmF2 D = A / 0.002F2 F = M (kg) × A (g)

Konfigurasi Peralatan

Artikel	Konfigurasi	Qty.
1)	Penggerak getaran
	A20S34 shaker (termasuk Pneumatic Centering Controller)	1 set
	B752S blower (termasuk silencer dan Duct)	1 set
	Head Expander VT80CM	1 set
	Tabel Slip Horizontal HG80M	1 set
2)	Amplifier Daya
	LA20K Penguat daya (termasuk catu daya lapangan)	1 set
3)	Kontroler getaran-Vcs-02 (Termasuk Fungsi Hardware dan Kontrol Program perangkat lunak CDS
	Akselerometer (Termasuk panjang 7m kabel low noise BNC-M5)	2 set
	Komputer ((Termasuk keyboard, mouse dan monitor)	0 set
4)	Dokumen Manual Operasi, Daftar Kemasan	1 set
5)	Aksesoris
	Alat Pemeliharaan	1 set
	suku cadang standar

Spesifikasi

Spesifikasi Shaker
Puncak sinus (Pk)	2400Kg.f puncak (24KN)
acak (RMS)	2200Kg.f rms (22KN) @ISO5344
Shock (Pk)	4400Kg.f puncak (44KN) @6ms
Frekuensi yang Bisa Digunakan	DC ¥3000Hz
Pergeseran maksimum (p-p)	51mm (2 inci)
Max. kecepatan	2m/s
Maks. akselerasi	Sinus:100g (980 m/s2);Acakan: 60g (588 m/s2)
Dukungan beban vertikal	400 kg
Suspensi tubuh alami Frekuensi (Penggerak sumbu)	Kurang dari 2,5 Hz
Diameter Armature	F340 mm
Berat Armatur	Sekitar 24kg
Resonansi Dasar Frekuensi (Tabel kosong)	2,600 Hz (nom.) +/- 5%
Penyambungan beban Poin (standar)	21 Baja tahan karat M10
Densitas Fluks yang Tersesat	< 10 gauss
Kekuatan parsial yang diizinkan	500.N.M.
Ukuran Shaker	1190mmL × 860mmD × 1060mmH
Spesifikasi Penguat Daya LA20K
Kapasitas Output Nominal	22KVA
Rasio sinyal ke kebisingan	Lebih dari 65 dB
Efisiensi Amplifier	Lebih dari 90%
Dimensi Umum Amplifier	650mmL × 920mmD × 1780mmH

Fitur Utama

1) Sistem suspensi yang kokoh dan panduan gerakan linier, kapasitas membawa yang kuat, fungsi panduan yang baik, stabilitas yang tinggi.
2) Bag udara pusat beban dengan kekakuan statis yang tinggi dan kekakuan dinamis yang rendah, kapasitas bantalan yang kuat, kinerja yang sempurna pada variasi amplitudo.
3) High efficiency power switching kelas D, arus puncak 3-sigma, konsumsi daya rendah dan distorsi harmonik minimal.
4) Diagnosis diri yang cepat dengan interlock keamanan, keandalan keamanan yang tinggi
5) Airbag isolasi kejut perangkat untuk platform getaran tanpa kebutuhan dasar tambahan, reproduksi sempurna gelombang getaran dan pengurangan transmisi getaran
6) Platform ekspansi horizontal dan vertikal untuk aplikasi yang berbeda
7) Operasi pengontrol sederhana
