Mesin Getaran Berkinerja Tinggi: Kapasitas Beban 1200kg, Langkah 76mm

Mesin Getaran Berkinerja Tinggi: Kapasitas Beban 1200kg, Langkah 76mm

Nama merek:	Sinuo
Nomor Model:	SN553- EVW390HB120VCS-4
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	5 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

kekuatan sinus:

9000Kg.f

Kekuatan acak:

9000Kg.f

Kejutan Froce:

18000Kg.f

Muatan:

1200 kg

Max. Pemindahan:

76 mm hal

Max. Percepatan:

120g

Kemasan rincian:

kasus kayu lapis

Menyediakan kemampuan:

5 set/bulan

Menyoroti:

Peralatan uji baterai lithium 1000V

peralatan uji baterai lithium EVSE

Penguji keamanan listrik Pulsa Isolasi

Deskripsi Produk

Mesin Getaran Berkinerja Tinggi: 1200kg Kapasitas Beban, 76mm Stroke

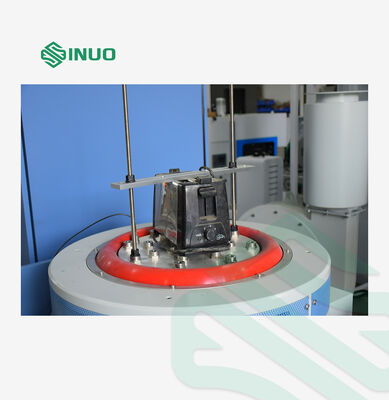

Seri meja bergetar yang didinginkan dengan air memberikan kinerja luar biasa dengan dorongan besar, kapasitas bantalan yang kuat, efisiensi pendinginan yang tinggi, dan pergeseran maksimum 76mm.Dirancang untuk memenuhi persyaratan uji getaran yang ketat untuk perakitan elektronik besar, perangkat otomatisasi, komponen aerospace, satelit buatan, dan sistem militer.

Dengan sistem trunnion yang dirancang khusus dan dukungan dasar yang tepat, sistem ini beroperasi dari frekuensi rendah mulai dari 1Hz atau DC, mengakomodasi pengujian getaran sinusoid dan acak.

Aplikasi Produk

Pengujian getaran mensimulasikan kondisi lingkungan dunia nyata dengan menarik komponen dan perangkat untuk mengevaluasi kinerja dan daya tahan mereka.Aplikasi mencakup seluruh sektor industri termasuk papan sirkuit, pesawat, kapal, roket, rudal, mobil, dan peralatan rumah tangga.

Laberton menyediakan solusi eksitasi dan pengujian yang komprehensif, memastikan kepatuhan kualitas produk dengan standar nasional dan internasional termasuk GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,dan ASTM.

Pemilihan Mesin Getaran & Spesifikasi

Kriteria Pemilihan

Kondisi uji yang disediakan pelanggan
Jenis tes: Sine sweep, Random, Shock Klasik
Rentang respons frekuensi: 1-2700Hz
Rumus: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2
D=A/0.002F2 F=M(kg) × A(g)

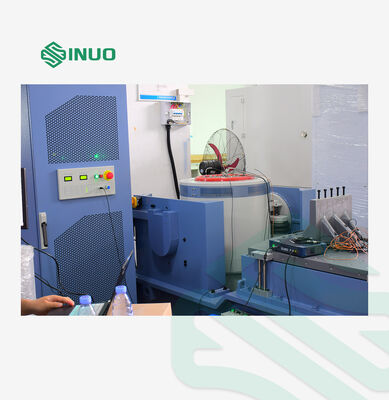

Konfigurasi Peralatan

Proyek	Rincian konfigurasi	Jumlah
1. tubuh tabel getaran	E90T45 generator eksitasi elektromagnetik Perangkat pengendali pusat otomatis untuk menggerakkan kumparan WCU-2 Air Chiller VT120 tabel perpanjangan vertikal HB120 meja geser film minyak horizontal Mekanisme kemudi listrik	1 SET
2. Amplifier daya digital	Penguat daya switching digital LA-100KVA Sistem perlindungan servo Pasokan listrik eksitasi	1 SET
3Kontroler getaran digital VCS-4	Kontroler getaran digital 4 saluran Sensor percepatan sistem Komputer kontrol	1 SET
4Aksesoris	Kabel penghubung/pipa air/pipa udara Instruksi operasi, laporan inspeksi, sertifikat, manual pemeliharaan Alat aksesori (kunci T, kunci heksagonal, obeng, dll.) Kontrol perangkat lunak instalasi CD / suku cadang	1 SET

Parameter teknis

E90T45 Generator Eksitasi Elektromagnetik

Kekuatan eksitasi sinusoid maksimum	9000Kg.f puncak
Kekuatan Eksitasi Random Maksimum	9000Kg.f rms
Kekuatan eksitasi dampak maksimum	18000Kg.f puncak
Jangkauan Frekuensi	1 ¢ 2700 Hz
Perpindahan maksimum	76 mm p-p
Kecepatan maksimum	2m/s
Akselerasi maksimum	120G (1176 m/s2)
Hubungan beban maksimum dan akselerasi: F=M.A.
5G (49m/s2)	2295kg
10G (98m/s2)	1095kg
20G (196m/s2)	495kg
30G (294m/s2)	295kg
Frekuensi resonansi urutan pertama	2200 Hz ± 5%
Beban maksimum	1200 kg
Frekuensi isolasi getaran	3 Hz
Diameter kumparan bergerak	F450 mm
Berat kumparan bergerak	90kg
Kebocoran fluks	< 10 gauss
Momentus eksentrik yang diizinkan	> 1000N.m
Ukuran peralatan	1700mm × 1360mm × 1540mm (tidak termasuk tabel ekspansi vertikal)
Berat peralatan	5900 kg

LA-100 Digital Switching Power Amplifier

Kekuatan output	100KVA
Tegangan output	110Vrms
Arus keluaran	1000Arms
SNR	≥ 65dB
Ukuran penguat	3300mm × 810mm × 2170mm
Berat penguat	3700kg

Sistem Perlindungan Servo

Perlindungan yang komprehensif termasuk: tegangan atas jaringan listrik, tegangan bawah jaringan, kesalahan logika, perlindungan modul daya, suhu modul daya, arus lebihan output, tegangan lebihan output,sumber daya penggerak, pergeseran platform, suhu platform, dan sirkuit interlocking eksternal.

Kontroler getaran digital VCS-4

Konfigurasi perangkat keras	4 saluran masukan simultan, 1 saluran output
Modul fungsi kontrol	Sinus, acak, kejutan khas, pencarian resonansi dan tinggal
Komputer kontrol	Komputer merek asli dengan monitor LCD
Perangkat lunak	Operasi bahasa Cina/Inggris, analisis domain waktu dan domain frekuensi, sumber sinyal, analisis sinus frekuensi.Secara otomatis menghasilkan laporan tes WORD dengan kemampuan analisis sinyal dan data yang komprehensif.
Sistem akselerator	Jangkauan frekuensi: 1-12000Hz, Sensitivitas: 50mv/g, Jangkauan suhu: -24 - 250°C

VT120 Tabel Ekstensi Vertikal

Bahan	Paduan magnesium, permukaan mengeras
Ukuran meja	1200×1200 mm
Lubang tetap	M12 distribusi persegi panjang 100mm × 100mm lengan sekrup stainless steel
Frekuensi penggunaan batas atas	Sinus 500 Hz, acak 1500 Hz
Berat badan	Sekitar 165Kg

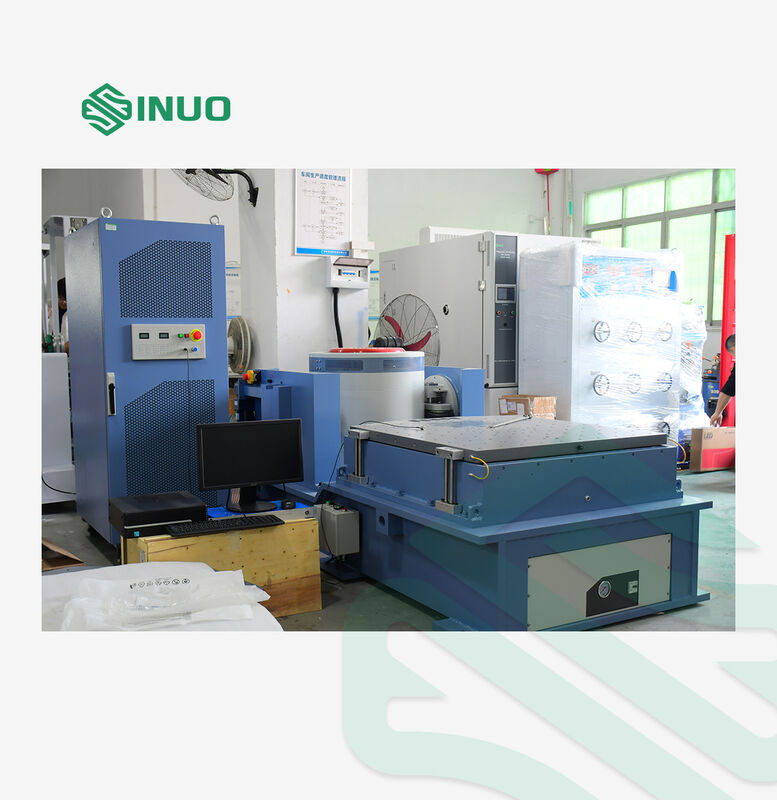

HB120 Tabel slide film minyak horizontal

Bahan	Paduan magnesium, permukaan mengeras
Ukuran meja	1200×1200 mm
Lubang tetap	M12 distribusi persegi panjang 100mm × 100mm lengan sekrup stainless steel
Frekuensi penggunaan batas atas	Sinus 2000 Hz, acak 2000 Hz
Berat badan	170Kg (tanpa konektor)

Unit pendingin air WCU

Kapasitas pertukaran panas	Menara air pendingin 100KW 15T
Aliran/tekanan air sirkulasi eksternal	200L/min 0,25-0,4Mpa
Kebutuhan air suling	Kekerasan air 30ppm, PH7-8, konduktivitas 1us/cm
Antarmuka pipa air sirkulasi eksternal	1-1/4" atau DN32
Dimensi (L × W × H)	610mm × 900mm × 2000mm
Berat badan	380kg

Kebutuhan Listrik

Sumber daya listrik	3 fase 5 kabel 380V/50Hz 162 KW
Udara terkompresi	0.6Mpa
Resistensi tanah	≤4Ω
