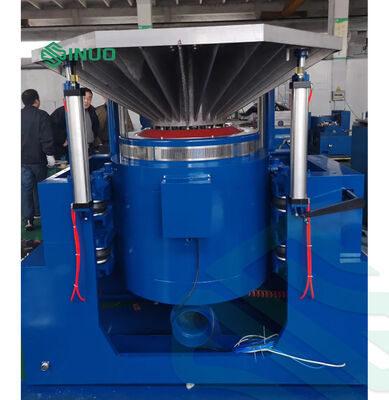

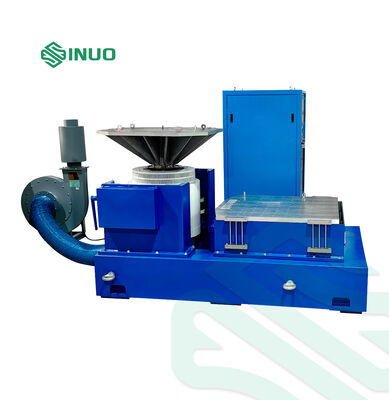

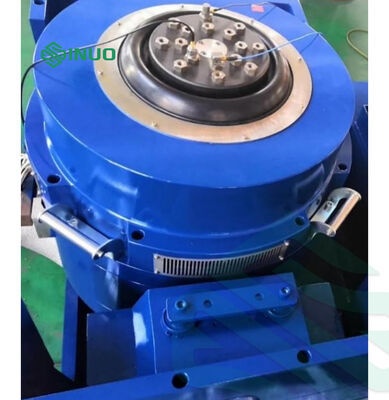

IEC62196 Sistem pengujian getaran elektromagnetik untuk komponen EV

IEC62196 Sistem pengujian getaran elektromagnetik untuk komponen EV

Nama merek:	Sinuo
Nomor Model:	SN553-EV440VT2012SMW-GP VCSUSB-2
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	5 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Kekuatan Eksitasi Sinusoidal Maksimum:

Puncak 4000kg.f

Kekuatan Kegembiraan Acak Maksimum:

4000kg.f RMS

Kekuatan Eksitasi Dampak Maksimum:

Puncak 8000Kg.f

Perpindahan maksimum:

100 mm pp

Kecepatan Maksimum:

2.0m/s

Akselerasi maksimal:

100g (980 m/s2)

Rentang Frekuensi:

1～3000Hz

Muatan:

1000kg

Kemasan rincian:

kasus kayu lapis

Menyediakan kemampuan:

5 set/bulan

Menyoroti:

Peralatan Pengujian Keamanan Listrik Hipot DC

Peralatan Pengujian Keamanan Listrik RS232

peralatan pengujian DC 6000V ev

Deskripsi Produk

Sistem Uji Getaran Elektromagnetik IEC62196 Untuk Komponen EV

Pengujian getaran memaparkan komponen dan perangkat pada tekanan simulasi untuk mengevaluasi respons mereka terhadap kondisi dunia nyata. Proses penting ini memastikan daya tahan dan keandalan produk di berbagai industri termasuk dirgantara, otomotif, dan elektronik konsumen.

Sinuo menyediakan solusi pengujian getaran yang disesuaikan yang melampaui standar kepatuhan dasar (termasuk GB, GJB, UL, IEC, ASTM, dan lainnya). Kami fokus pada penanganan tantangan aplikasi spesifik Anda, memberikan kemampuan pengujian yang tepat untuk mempercepat waktu ke pasar, meningkatkan kualitas produk, dan membangun keandalan yang terdepan di industri.

Diagram Struktur Generator Getaran

Diagram Prinsip Peralatan

Parameter Teknis Peralatan

Parameter Generator Eksitasi Elektromagnetik

Parameter	Spesifikasi
Gaya eksitasi sinusoidal maksimum	4000Kg.f puncak
Gaya Eksitasi Acak Maksimum	4000Kg.f rms
Gaya eksitasi dampak maksimum	8000Kg.f puncak
Rentang Frekuensi	1～3000 Hz
Perpindahan maksimum	100 mm p-p
Kecepatan maksimum	2.0m/s
Percepatan maksimum	100G (980 m/s²)
Frekuensi resonansi orde pertama	2500 Hz±5%
Muatan	1000 kg
Frekuensi isolasi getaran	2.5 Hz
Diameter kumparan bergerak	Ф440 mm
Berat kumparan bergerak	60kg
Kebocoran fluks	＜10gauss
Momen eksentrik yang diizinkan	＞500N.m
Ukuran peralatan	1400mm×980mm×1230mm (tidak termasuk platform ekspansi vertikal)
Berat peralatan	2800Kg

Penguat Daya Switching Digital

Parameter	Spesifikasi
Daya keluaran	50KVA
Tegangan keluaran	110Vrms
Arus keluaran	500Arms
SNR	≥70dB
Ukuran penguat	910mm×620mm×2050mm

Sistem Perlindungan Servo

Suhu, tekanan angin, kelebihan perpindahan, kelebihan tegangan, kelebihan arus, kekurangan tegangan input, kesalahan eksternal, catu daya kontrol, kesalahan logika, kehilangan fase input

Pengontrol Getaran Digital

Komponen	Spesifikasi
Konfigurasi perangkat keras	2 saluran input simultan, 1 saluran output
Modul fungsi kontrol	Sinus, acak, kejutan klasik
Komputer kontrol	Komputer merek asli dengan monitor LCD
Perangkat lunak	Operasi bahasa Inggris, analisis domain waktu dan domain frekuensi, sumber sinyal, analisis sapuan frekuensi sinus, pembuatan laporan uji WORD otomatis
Saluran input
Jumlah saluran input	2 saluran input simultan
Jenis sinyal input	Tegangan/muatan
Resistansi input	＞110 kΩ
Rentang input tegangan maksimum	±10V
Rentang input muatan maksimum	±10000PC
SNR	＞100dB
Filter	Filter analog 160dB/oktaf
Antarmuka input	Tiga input opsional: tegangan, ICP, dan muatan
Input maksimum	±10VPEAK
Konverter analog/digital (ADC)	Resolusi 24-bit, rentang dinamis: 114dB, frekuensi sampling maksimum 192kHz
Karakteristik rangkaian	Antarmuka input memiliki sumber arus konstan ICP bawaan dan penguat muatan, dengan dua rentang 10V/1V dan kopling AC/DC opsional, dan filter anti-aliasing analog.
Saluran output
Jumlah saluran output	1 saluran output
Jenis sinyal output	Sinyal tegangan
Impedansi output	＜30Ω
Rentang output tegangan maksimum	±10V
Arus output maksimum	100mA
Akurasi amplitudo	2mV
Distorsi harmonik	<-95dBfs
Filter	Filter analog 160dB/oktaf
Pencocokan saluran	Amplitudo 0.04dB, fase ±0.5
Konverter digital/analog (DAC)	Resolusi 24-bit, rentang dinamis: 120dB, frekuensi sampling maksimum 192kHz
Karakteristik rangkaian	Filter anti-aliasing analog; rangkaian proteksi output
Jenis uji	Kontrol getaran acak/kontrol sinusoidal/kontrol kejutan tipikal

Sensor Percepatan LTE C04A07

Parameter	Spesifikasi
Rentang frekuensi	1-8000Hz
Sensitivitas	30mv/g
Rentang suhu	-40 - 160℃

Meja Perpanjangan Vertikal

Parameter	Spesifikasi
Bahan	Paduan magnesium, permukaan anodized keras
Ukuran meja	2000×1200 mm
Lubang tetap	Lengan sekrup baja tahan karat M10 distribusi persegi panjang 100mm*100mm
Frekuensi penggunaan batas atas	Sinus 100 Hz, Acak 200 Hz
Berat	Sekitar 340KG

Kipas Pendingin (Termasuk Peredam)

Parameter	Spesifikasi
Daya kipas	15kW
Laju aliran kipas	81.6m³/s
Tekanan kipas	0.075kgf/cm²

Persyaratan Listrik

Parameter	Spesifikasi
Catu daya	3-fase 5-kawat 380V/50Hz 75 KVA
Udara terkompresi	0.6Mpa
Resistansi tanah	≤4Ω

Fitur Sistem

Kinerja dan Keandalan Tinggi: Kontrol loop tertutup melalui prosesor DSP memastikan respons waktu nyata dan presisi tinggi. ADC resolusi 24-bit dengan desain perangkat keras kebisingan rendah dan filter anti-aliasing bawaan menjamin akurasi analisis.
Pengoperasian yang Mudah: Perangkat lunak aplikasi berbasis Windows dengan panduan otomatis dan pembuatan laporan uji menyederhanakan tugas pengujian berulang.
Fungsi dan Fleksibilitas yang Kuat: Desain modular memungkinkan konfigurasi perangkat keras dan perangkat lunak yang berbeda untuk memenuhi berbagai persyaratan pengujian.
Keamanan Uji: Pratinjau kontrol sinyal skala kecil, beberapa pemeriksaan keamanan, dan pengaturan interlock memastikan perlindungan maksimum untuk penguji, objek uji, dan peralatan.
Pembuatan Laporan Uji: Pembuatan laporan uji Word atau PDF sekali klik termasuk fungsi kontrol, parameter, kurva spektrum, dan data analisis.

Parameter Teknis Pengontrol Getaran Digital

Saluran Input

Parameter	Spesifikasi
Jumlah saluran input	2 saluran input simultan
Jenis sinyal input	Tegangan/muatan
Resistansi input	＞110 kΩ
Rentang input tegangan maksimum	±10V
Rentang input muatan maksimum	±10000PC
SNR	＞100dB
Filter	Filter analog 160dB/oktaf
Antarmuka input	Tiga input opsional: tegangan, ICP, dan muatan
Input maksimum	±10VPEAK
Konverter analog/digital (ADC)	Resolusi 24-bit, rentang dinamis: 114dB, frekuensi sampling maksimum 192kHz

Saluran Output

Parameter	Spesifikasi
Jumlah saluran output	1 saluran output
Jenis sinyal output	Sinyal tegangan
Impedansi output	＜30Ω
Rentang output tegangan maksimum	±10V
Arus output maksimum	100mA
Akurasi amplitudo	2mV
Distorsi harmonik	＜-95dBfs
Filter	Filter analog 160dB/oktaf
Pencocokan saluran	Amplitudo 0.04dB, fase ±0.5
Konverter digital/analog (DAC)	Resolusi 24-bit, rentang dinamis: 120dB, frekuensi sampling maksimum 192kHz
Jenis uji	Kontrol getaran acak/kontrol sinusoidal/kontrol kejutan tipikal
