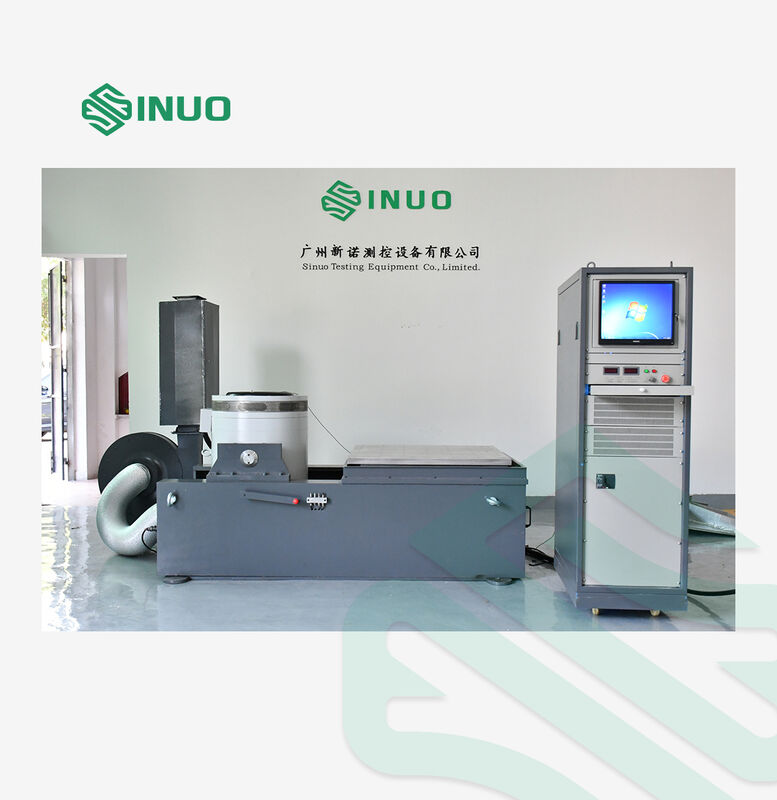

Mesin Uji Getaran IEC62133 dengan Gaya Sinus 5000Kg untuk Pengujian Baterai

Mesin Uji Getaran IEC62133 dengan Gaya Sinus 5000Kg untuk Pengujian Baterai

Nama merek:	Sinuo
Nomor Model:	SN553-EV250H80VT80VCS-2
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	5 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Nilai Sine Force:

49KN

Kekuatan acak:

49KN

Kekuatan Keluar Maksimum:

5000kg.f

Max. Percepatan:

100g (980 m/s2)

Max. Kecepatan:

2.0m/s

Max. Pemindahan:

51 mm hal

Kemasan rincian:

KASUS KAYU LAPIS

Menyediakan kemampuan:

5 set/bulan

Menyoroti:

Equalization Electrical Safety Testing Equipment

IEC 61851 Electrical Safety Testing Equipment

LCD electric safety analyzer

Deskripsi Produk

IEC62133 Mesin uji getaran dengan kekuatan sinus 5000Kg untuk pengujian baterai

Sistem pengujian getaran profesional ini dirancang khusus untuk pengujian baterai menurut standar IEC62133,dengan kapasitas kekuatan sinus 5000Kg yang kuat untuk validasi produk yang komprehensif.

Aplikasi Produk

Pengujian getaran mensimulasikan kondisi lingkungan dunia nyata dengan menarik komponen dan perangkat untuk mengevaluasi kinerja dan daya tahan mereka.Sistem ini banyak diterapkan di seluruh sektor industri termasuk papan sirkuit, pesawat, kapal, roket, rudal, mobil, dan peralatan rumah tangga.

Sinuo menyediakan solusi eksitasi dan pengujian lengkap yang memvalidasi kualitas produk sesuai dengan standar internasional termasuk GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC, dan ASTM.

Sistem getaran ini memenuhi persyaratan UN 38.3 klausul 4.3 tes T.3, IEC 62133-1:2017 klausul 7.2.2, dan IEC 62133-2:2017 klausa 7.3.8.1.

Pemilihan Mesin Getaran dan Spesifikasi

Kondisi uji yang disesuaikan dengan kebutuhan pelanggan
Jenis tes: Sine sweep, Random, Shock Klasik
Rentang respons frekuensi: 1-2700Hz
Rumus seleksi: A(g)=(2πf) 2Dcm/980 A=0,002DmmF2, D=A/0,002F2, F=M(kg) ×A(g

Diagram Utama Peralatan

Diagram pemasangan

Konfigurasi Peralatan

komponen	Konfigurasi	Jumlah
Ruang meja getaran	A60S44 generator eksitasi elektromagnetik	1 SET
Perangkat kontrol pusat otomatis	Sistem pemusatan kumparan bergerak	1 SET

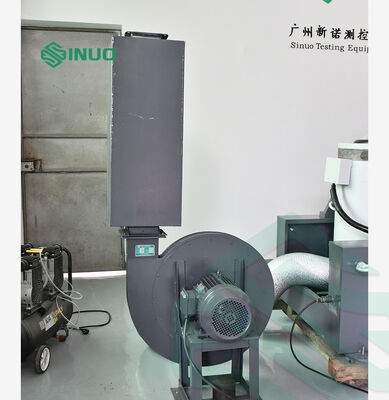

Sistem pendingin	B152S Kipas pendingin (termasuk silencer)	1 SET
Tabel ekstensi vertikal	VT80 Tabel Ekstensi Vertikal 800×800mm	1 SET
Slide horisontal	Slide film minyak horisontal HG80 800×800mm	1 SET

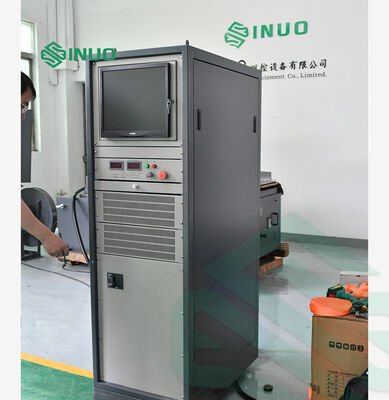

Penguat daya	Penguat daya digital LA50K	1 SET
Sistem perlindungan	Sistem perlindungan servo	1 SET
Sumber daya listrik	Pasokan listrik eksitasi	1 SET
Kontroler getaran	Kontroler getaran digital VCS-2 (2-saluran)	1 SET
Sensor	Sensor percepatan sistem	2 PCS
Sistem komputer	Komputer kontrol dengan monitor LCD	1 SET
Aksesoris	Kabel penghubung, saluran udara, instruksi operasi, alat, CD perangkat lunak	1 SET

Parameter teknis

A60S44 Generator Eksitasi Elektromagnetik

Kekuatan eksitasi sinusoid maksimum	5000Kg.f puncak (49KN)
Kekuatan Eksitasi Random Maksimum	5000Kg.f r.ms (49KN)
Kekuatan eksitasi dampak maksimum	10000Kg.f puncak (98KN)
Jangkauan Frekuensi	1-2700 Hz
Perpindahan maksimum	51 mm p-p
Kecepatan maksimum	2.0m/s
Akselerasi maksimum	100G (980 m/s2)
Frekuensi resonansi orde pertama	2500 Hz ± 5%
Pengepakan	1000 kg
Diameter kumparan bergerak	Φ440 mm
Berat peralatan	4800 kg

LA50K Digital Switching Power Amplifier

Kekuatan output	50KVA
Tegangan output	110Vrms
Arus keluaran	550 lengan
Efisiensi konversi	>90%

Kontroler getaran digital VCS-2

Saluran input	2 saluran masukan bersamaan
Fungsi kontrol	Sinus, acak, kejutan klasik
Resolusi ADC	24 bit
Saluran output	1 saluran output

Kebutuhan Listrik

Sumber daya listrik	Fase AC3 380V/50Hz, 95KVA
Udara terkompresi	0.6Mpa
Resistensi tanah	≤4Ω

Komponen Sistem Utama

Badan Meja Getaran

Koil bergerak yang ditumbuk dan diolah secara manual dengan panduan aksial dua bantalan
Struktur sirkuit magnet ganda dengan kebocoran fluks rendah dan medan magnet seragam
Pengolahan fosfating lanjutan dan cat mobil untuk daya tahan
Sistem pendingin yang ditingkatkan dengan desain saluran udara sarang lebah

Amplifier Daya Digital LA

Teknologi IGBT yang dapat diandalkan dengan stabilitas tinggi
Sesuai dengan standar "CE" UE
Rasio sinyal ke kebisingan yang tinggi dengan perkalian frekuensi sinusoid PWM
Teknologi berbagi arus elektronik otomatis

Sistem Perlindungan Servo

Perlindungan yang komprehensif termasuk tegangan atas jaringan listrik, di bawah tegangan, kehilangan fase, kesalahan logika, di atas suhu, overcurrent output, dan platform over-perpindahan.

Platform Ekspansi Vertikal

Konstruksi paduan magnesium dengan analisis frekuensi modal, tersedia dalam konfigurasi persegi, bulat, atau khusus.

Sistem pemusatan otomatis fotoelektrik

Mempertahankan keseimbangan koil bergerak selama operasi pemuatan dan pengungsian.

Slide Horizontal

Pengendalian momen terbalik yang tinggi dengan karakteristik peredam film minyak untuk operasi yang stabil.

Fitur Pengontrol Getaran Digital

Kinerja tinggi dan keandalan dengan prosesor DSP titik terapung 32-bit
Perangkat lunak berbasis Windows yang ramah pengguna dengan fungsi wizard otomatis
Desain modular untuk konfigurasi fleksibel
Fitur keamanan yang komprehensif dan pilihan akhir uji
Generasi laporan tes otomatis dalam format Word atau PDF

Parameter Teknis Kontroler

Parameter	Spesifikasi
Saluran input	2 saluran masukan bersamaan
Resolusi ADC	24 bit
Jangkauan Dinamis	> 100dB
Saluran output	1 saluran output
Jangkauan output	± 10V

Fungsi Kontrol

Kontrol acak:Sinyal acak Gauss dengan pemerataan fungsi transfer, rentang frekuensi 0-4800Hz (dapat diperluas menjadi 18750Hz)

Kontrol sinus:Sinyal sinus dan sinus sweep berkualitas tinggi dengan distorsi harmonik <-100dB, kisaran frekuensi 1Hz-5000Hz

Shock Klasik:Mendukung gelombang setengah sinus, gelombang lonceng, gelombang persegi panjang, gelombang trapezoidal, dan bentuk gelombang gigi gergaji yang memenuhi standar MIL-STD-810 dan ISO
