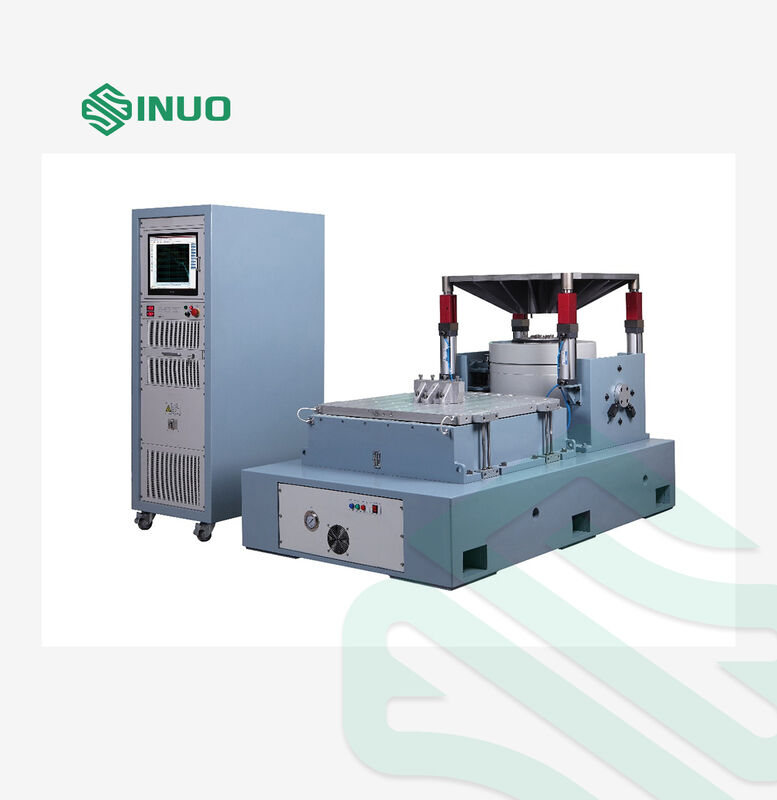

Penguji Getaran Elektrodinamik MIL-STD-810 untuk Peningkatan Ketahanan

MIL-STD-810Electrodynamic Vibration Shaker Untuk Ketahanan yang Ditingkatkan

Aplikasi produk

Pengujian getaran adalah tindakan memicu atau mengejutkan komponen atau perangkat untuk melihat bagaimana reaksi dalam lingkungan nyata.dari produk industri seperti papan sirkuit, pesawat, kapal, roket, rudal, mobil dan peralatan rumah tangga.

Sinuo dapat menyediakan Anda dengan seluruh skema eksitasi dan pengujian, dan membuktikan kualitas produk untuk Anda sesuai dengan standar nasional dan internasional, seperti GB, GJB, UL, JIS, DIN, ISO,BS, MIL, IEC dan ASTM.

Rumus pemilihan mesin getaran dan diagram struktur generator getaran

1Kondisi uji yang disediakan oleh perusahaan pelanggan;

2Jenis tes: Sine sweep; Random; Shock

3. rentang respons frekuensi: 1-3000Hz

4. Rumus: A(g) = ((2πf) 2Dcm/980 A=0,002DmmF2 D=A/0,002F2

F=M(kg) ×A(g)

Instruksi konfigurasi peralatan

Parameter teknis peralatan

1. tubuh tabel getaran

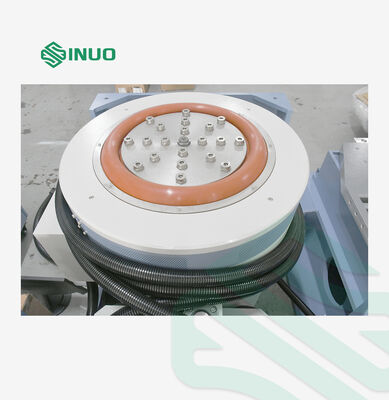

1.1 Koil bergerak

Meja getar dilengkapi dengan coil bergerak cor dan dikerjakan secara manual, sistem dukungan beban optoelectronic dan bimbingan aksial dual bearing.Panduan bantalan ganda adalah fitur unik yang membantu mengurangi penyeberangan aksial dinamis dan rotasi selama pengujian getaran untuk daya tahan yang superior.

1.2 Koil eksitasi

Struktur sirkuit magnetik ganda, kebocoran fluks rendah, medan magnet yang seragam.

1.3 permukaan tubuh

Menggunakan perawatan fosfating canggih dan teknologi cat mobil, ia memiliki efek anti-wear dan anti karat jangka panjang.

1.4 Pendinginan meja:

Mengadopsi kipas suara rendah dan meningkatkan struktur asupan udara dari tubuh meja. Koil eksitasi mengadopsi saluran udara sarang lebah, dan cincin magnet tengah mengadopsi saluran udara shunt dua lapisan.Sebuah desain saluran udara baru diadopsi untuk meningkatkan efek pendinginan.

2. LA Digital Switching Power Amplifier

Seri LA digital power switch amplifier mengadopsi teknologi IGBT yang dapat diandalkan:

a. Stabilitas dan keandalan yang tinggi

b. Memenuhi persyaratan standar "CE" UE

c. Menggunakan teknologi modulasi lebar pulsa perkalian frekuensi sinusoid, rasio sinyal-ke-bising amplifier daya tinggi.

Menggunakan prinsip kerja switching power supply, efisiensi konversi tinggi.

e. Menggunakan teknologi berbagi arus elektronik otomatis

f. Kinerja keselamatan yang baik.

3. Sistem perlindungan servo

Fungsi perlindungan lengkap, termasuk overvoltage jaringan listrik, undervoltage, phase loss, fault logic, power module pass-through, over temperature, output overcurrent, output overvoltage,Daya penggerak, pergeseran platform, suhu platform, interlocking eksternal, dll.

4Platform ekspansi vertikal.

Platform ekstensi biasanya digunakan sebagai platform untuk spesimen pemasangan yang lebih besar dan dapat persegi atau bulat atau ditentukan oleh pengguna.Untuk mengurangi dampak dari karakteristik dinamis platform yang diperluas, semua platform diperpanjang harus dimodelkan dan dianalisis untuk frekuensi modal mereka.

5. Sistem pemusatan otomatis fotoelektrik

Mengatur posisi kumparan bergerak secara otomatis untuk membuatnya tetap seimbang. Sistem sentering otomatis memastikan bahwa kumparan bergerak selalu berpusat selama pemuatan dan pengungkapan.

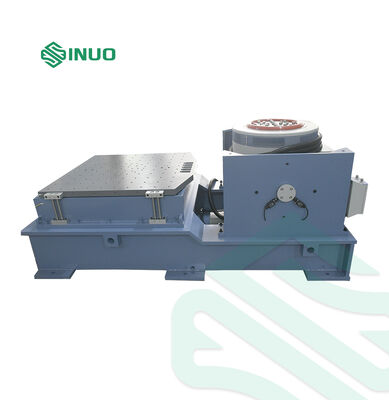

6. Platform geser horizontal

Desain slide horisontal memiliki momen terbalik yang tinggi dan pengendalian lateral.memiliki batas momentum dinamis yang tinggi sambil mempertahankan karakteristik peredam film minyak panduanTabel slide horizontal terdiri dari lempeng slide, kepala penghubung, lempeng granit alami, dasar tabel slide horizontal, dan sumber minyak independen.

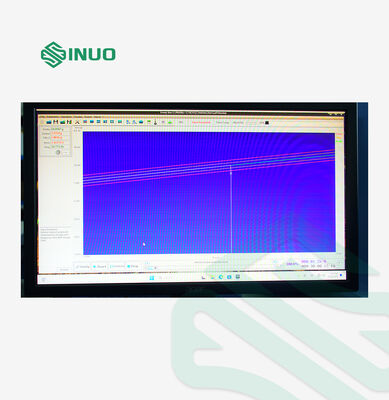

7. Kontroler getaran digital

Vibration controller mengadopsi sistem struktur terdistribusi canggih. Kontrol loop tertutup direalisasikan oleh prosesor DSP, dan PC independen dari loop kontrol.Hal ini memastikan waktu nyata dan efisiensi tinggi dari sistem kontrolHal ini dapat merespons perubahan dalam sistem pengujian secara tepat waktu dan cepat.Perangkat keras mengadopsi prosesor DSP titik terapung 32-bit dengan frekuensi utama hingga 300MHz dan ADC / DAC dengan resolusi 24-bit. teknologi desain low-noise dengan penyaringan titik terapung digital presisi tinggi dan sirkuit perangkat keras. pengontrol secara acak mengontrol rentang dinamis untuk lebih besar dari 90dB,dan rasio sinyal ke kebisingan lebih dari 100dB.

Fitur

a. Kinerja tinggi dan keandalan

Kontrol loop tertutup direalisasikan oleh prosesor DSP, dan PC independen dari loop kontrol.Hal ini dapat merespons setiap perubahan dalam sistem pengujian secara tepat waktu dan cepat. Memastikan keandalan dan presisi tinggi kontrol. Semua saluran masukan memiliki ADC resolusi 24-bit, desain perangkat keras berisik rendah, dan built-in analog dan digital anti-aliasing filter,yang secara efektif menjamin presisi tinggi dari analisis.

b. Mudah digunakan

Perangkat lunak aplikasi berbasis Windows mudah dioperasikan dan kaya fungsi bantu.Pembantu otomatis sistem yang kuat dan fungsi pembuatan laporan uji otomatis membuat tugas uji berulang dan membosankan mudahPengaturan parameter tes yang kaya dan ketat, dan antarmuka USB2.0 membuatnya lebih dekat dan harmonis terhubung dengan komputer.

c. Fungsi yang kuat dan fleksibilitas

Pengontrol getaran adalah platform kontrol getaran yang kuat yang dapat menyelesaikan beberapa tugas yang kompleks.perangkat lunak aplikasi yang berbeda dapat dikonfigurasi untuk menyelesaikan berbagai tugas analisis untuk memenuhi kebutuhan tes dan analisis yang berbedaKontroler mengadopsi desain modular, dan dapat mengkonfigurasi perangkat keras dan perangkat lunak sesuai dengan kebutuhan pengguna yang berbeda untuk memenuhi kebutuhan yang berbeda.

d. Keamanan pengujian

Kontroler memberikan kontrol sinyal skala kecil untuk mendapatkan pratinjau kontrol getaran sistem.Dan memiliki pemahaman kasar dari fungsi transfer dan karakteristik lain dari sistemAda juga beberapa pemeriksaan keamanan dan pengaturan interlock. keamanan tester, objek uji dan peralatan tabel getaran dijamin sejauh mungkin.Jika ada kelainan dalam sistem, Anda dapat segera menekan tombol penghentian built-in sistem untuk mengakhiri tes.

e. Generasi laporan uji

Ini mendukung satu klik cepat generasi laporan tes dalam format kata atau format PDF. Anda hanya perlu mengklik tombol generasi laporan untuk mendapatkan hasil tes saat ini.Dari deskripsi fungsi pengendalian uji dasar hingga parameter pengaturan uji khusus, dari kurva spektrum target kontrol untuk domain waktu tes dan kurva domain frekuensi, semuanya tersedia.Ini nyaman bagi Anda untuk memodifikasi dan membuat sesuai dengan spesifikasi laporan tes yang berbeda. Hal ini dapat langsung dicetak dan pratinjau, dan dapat dikirim secara online.

Parameter teknis utama pengontrol getaran digital

Deskripsi fungsi pengontrol getaran digital

Kontrol acak

Menurut diagram spektrum daya yang didefinisikan pengguna (yang dibuat oleh editor spektrum target), kontrol acak mengadopsi metode pemerataan fungsi transfer.Secara terus menerus output Gaussian sinyal acak untuk dengan cepat menerapkan real-time dan akurat multi-channel kontrol loop tertutupAlgoritma kontrol adaptif built-in bereaksi dengan cepat terhadap sistem nonlinearitas, frekuensi resonansi, dan perubahan beban.

Jangkauan frekuensi: 0~4800Hz, dapat diperluas hingga 18750Hz

Resolusi: 100, 200, 400, 800, 1600, 3200 garis spektrum

Rentang daya kontrol: > 90dB

Strategi kontrol: kontrol saluran tunggal, rata-rata tertimbang, nilai maksimum, nilai minimum.

Kontrol sinus

Sinus memberikan sinyal sinus dan sinus menyapu berkualitas analog dengan kontrol atas amplitudo bentuk gelombang sinus.dan durasi tinggal dapat ditentukan dengan mengatur waktu atau jumlah siklus sinyal sinusoidal.

Rentang frekuensi: 1Hz~5000Hz, dapat diperluas hingga 10000Hz

Waktu loop tertutup: 5 mS

Distorsi harmonik: <-100dB

Mode penggeser frekuensi: penggeser frekuensi linier 0~6000 Hz/menit

Arah menyapu: atas, bawah

Durasi menyapu: dapat diatur sebagai jumlah menyapu atau waktu pengujian.

Kejutan Klasik

Mengadopsi metode penyeimbangan fungsi transfer, mendukung setengah gelombang sinus, gelombang lonceng, gelombang persegi panjang, gelombang trapezoidal, gelombang gigi gergaji puncak depan, gelombang gigi gergaji puncak belakang, gelombang segitiga.Pengguna juga dapat input nilai puncak denyut nadi sesuai dengan kebutuhan mereka.

Durasi denyut jantung dari 0,5 sampai 3.000 mS

Bandwidth analisis maksimum 18750Hz

Ukuran bingkai: hingga 16384

Memenuhi standar: MIL-STD-810 (standar militer AS), standar ISO, batas kontrol gangguan yang ditentukan pengguna.
