Sistem Uji Getaran untuk Pengujian Komponen EV dengan Meja Multi-Sumbu

Sistem Uji Getaran untuk Pengujian Komponen EV dengan Meja Multi-Sumbu

Nama merek:	Sinuo
Nomor Model:	SN553-EV220H100VCS5X-4
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	5 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Dorong Sinus:

20000N (2200kg.f)

Dorong Acak:

20000N (2200kg.f)

Dorong Dampak:

40000N (4400kg.f)

Rentang Frekuensi:

Ditjen～3000Hz

Perpindahan maksimum:

51mm

Kecepatan Maksimum:

2m/s

Akselerasi maksimal:

981m/s2 (100g) (tanpa beban)

Beban Maksimum:

400KG

Kemasan rincian:

KASUS KAYU LAPIS

Menyediakan kemampuan:

5 set/bulan

Menyoroti:

Peralatan Pengujian Keselamatan Listrik 700V

Peralatan Pengujian Keamanan Listrik GB 7258

peralatan uji ISO 6469 ev

Deskripsi Produk

Sistem pengujian getaran untuk pengujian komponen EV dengan tabel multi-sumbu

Pemeriksaan Tekanan Lingkungan (ESS) sangat efektif dalam menghilangkan potensi cacat produk selama tahap pengembangan dan produksi.Sistem ini berfungsi sebagai alat penting untuk mengidentifikasi cacat desain untuk mencapai peningkatan keandalan dan mengurangi biaya pemeliharaan.

Tinjauan Sistem

Pengujian getaran memungkinkan deteksi awal kegagalan baterai, mensimulasikan kondisi operasi dunia nyata, dan melakukan penilaian kekuatan struktural.Sistem serbaguna ini menyediakan solusi pengujian yang dapat diandalkan untuk berbagai jenis baterai termasuk lithium-ion, nikel-logam hidrid, nikel-kadmium, dan baterai asam timbal, membuatnya ideal untuk produsen, departemen kontrol kualitas, dan lembaga penelitian.

Sistem ini juga mendukung pengujian kelelahan produk untuk penilaian siklus hidup yang komprehensif.

Diagram Kerja Sistem

Konfigurasi Sistem Uji

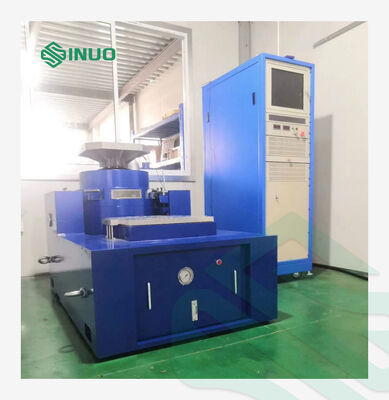

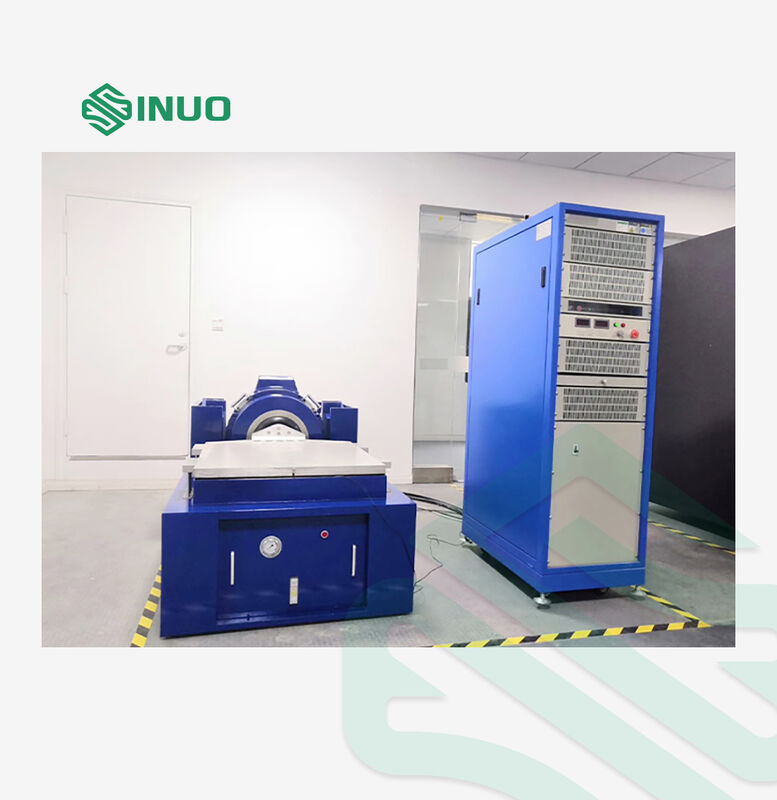

Sistem uji getaran terdiri dari ZZ-2000-21/S-1010 konjungsi generator getaran horizontal, TB-1010 vertikal meja diperpanjang, FJ-2000 pendingin kipas dengan silencer,Penguat daya switching digital KA-21, dan instrumen pengukuran kontrol getaran VENZO-820.dengan integrasi opsional ke dalam peralatan pengujian lingkungan yang komprehensif.

Gambaran Komponen

Generator getaran ZZ-2000

Struktur sirkuit magnet ganda untuk peningkatan kekuatan medan magnet dan penurunan kebocoran fluks magnet
Desain gulungan bergerak tanpa kerangka untuk konstruksi ringan dan akselerasi tanpa beban tinggi
Sistem suspensi lengan rol dengan panduan bantalan linier untuk kapasitas beban anti bias yang unggul
Sistem dukungan air spring yang memberikan kapasitas bantalan yang kuat dan karakteristik frekuensi rendah yang sangat baik
Isolasi getaran trunnion menghilangkan kebutuhan untuk fondasi khusus
Kipas angin berpendingin udara canggih dengan desain saluran udara yang dioptimalkan

KA-21 Digital Switching Power Amplifier

Termasuk kotak modul daya, kotak modul logika, modul catu daya, dan modul pengoreksi eksitasi
Menggunakan komponen dari merek terkenal di dunia termasuk APT, Flint, Mitsubishi, Hitachi, dan LG
Pemantauan waktu nyata status operasional modul dan sistem
Kompensasi faktor daya 92% untuk pemanfaatan kapasitas jaringan yang optimal
Teknologi modulasi lebar pulsa perkalian frekuensi sinusoid untuk rasio sinyal ke kebisingan yang tinggi
Efisiensi konversi 92% dengan sistem pendinginan udara paksa
Pembagian arus elektronik otomatis dengan ketidakseimbangan arus paralel ≤ 2%
Sistem perlindungan 18 poin yang komprehensif

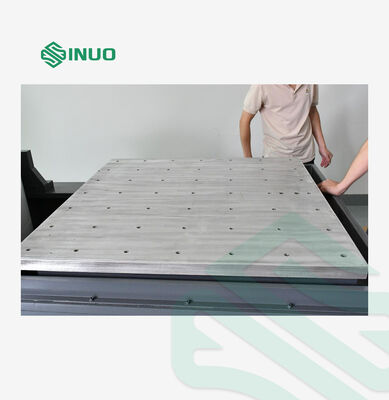

Tabel Ekstensi Vertikal TB-1010

Dirancang untuk produk yang lebih besar dari permukaan meja standar, meja ekstensi ini memastikan kinerja optimal melalui perhitungan yang tepat dan desain yang cermat,Menjaga spesifikasi teknis untuk frekuensi operasi, percepatan, amplitudo keseragaman, dan arah lateral.

SC-1010 Tabel Slide Ekspansi Horizontal

Dirancang dengan ketahanan momen terbalik yang tinggi dan kendala lateral sambil mempertahankan karakteristik peredam film minyak. Sistem ini memiliki struktur yang disederhanakan, operasi yang nyaman,dan kinerja yang dapat diandalkan melalui teknologi film minyak tekanan tinggi.

Spesifikasi kinerja teknis

Generator getaran (ZZ-2000) / Penguat Daya (KA-21)

Parameter	Spesifikasi
Dorongan sinus	20000N (2200kg.f)
Dorongan acak	20000N (2200kg.f)
Dorongan Dampak	40000N (4400kg.f)
Jangkauan Frekuensi	DC-3000Hz
Perpindahan Terus-menerus	51mm
Kecepatan maksimum	2m/s
Akselerasi Maksimal	981m/s2 (100g) tanpa beban
Diameter Koil Bergerak	Φ320mm
Frekuensi Resonansi Urutan 1	3200Hz ± 5%
Beban Maksimal	400kg
Output Amplifier	21kVA
Rasio sinyal ke kebisingan	> 65dB
Efisiensi Amplifier Daya	>90%

Kipas angin (FJ-2000)

Parameter	Spesifikasi
Daya kipas	7.5kW
Volume udara	0.71m3/menit
Tekanan Angin	8800Pa
Berat badan	200kg

Tabel Slide Horizontal (S-1010)

Parameter	Spesifikasi
Ukuran Tabel	1000 × 1000 mm
Kekuatan Beban Maksimal	150kg
Frekuensi batas atas	Sinus 800Hz, acak 2000Hz
Bahan Meja	Paduan Magnesium Aluminium

Tabel Ekstensi Vertikal (TB-1010)

Parameter	Spesifikasi
Ukuran Tabel	1000 × 1000 mm
Kekuatan Beban Maksimal	143kg
Frekuensi batas atas	Sinus 800Hz, acak 2000Hz
Bahan Meja	Paduan Magnesium Aluminium

Daftar konfigurasi utama

Tidak, tidak.	Nama	Model	Satuan	QTY
1.1	Tabel geser getaran	ZZ-2000/S-1010	SET	1
1.2	Amplifier daya digital	KA-21	SET	1
1.3	Kipas pendingin	FJ-2000	SET	1
1.4	Tabel Ekspansi Vertikal	TB-1010	SET	1
2.1	Instrumen pengukuran kontrol getaran digital	VENZO-820	SET	1
2.2	Komputer Kontrol	Komputer industri bawaan	SET	1
3.1	suku cadang dan alat	Menurut daftar rinci	SET	1
3.2	Dokumen Teknis	Manual pengoperasian	SET	1

Persyaratan Pemasangan

Switch udara tiga fase empat kabel 380V, 100A
Total daya: 45kVA
Diameter kawat tembaga pengering ≥ 10mm2
Sumber udara: 0,6-0,8MPa
Dibutuhkan penyambung dan forklifts yang sesuai
