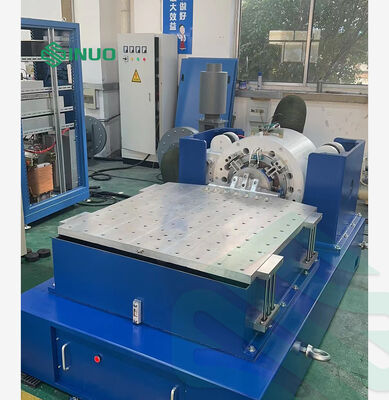

ISTA MIL-STD Standar Vertikal Dan Horizontal Slip Table Vibration Shaker

Meja Getaran Standar ISTA MIL-STD Vertikal Dan Horizontal

Aplikasi produk

Pengujian getaran adalah tindakan menggairahkan atau mengejutkan suatu komponen atau perangkat untuk melihat bagaimana ia akan bereaksi di lingkungan nyata. Rentang aplikasi pengujian getaran sangat luas, mulai dari produk industri seperti papan sirkuit, pesawat terbang, kapal, roket, rudal, mobil, dan peralatan rumah tangga.

Sinuo dapat memberi Anda seluruh skema eksitasi dan pengujian, dan membuktikan kualitas produk untuk Anda sesuai dengan standar nasional dan internasional, seperti GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC dan ASTM.

Rumus pemilihan mesin getaran dan diagram struktur generator getaran

1. Kondisi pengujian yang disediakan oleh perusahaan pelanggan;

2. Jenis pengujian: Sapuan Sinus；Acak；Kejutan Klasik;

3. Rentang respons frekuensi: 1-2700Hz

4. Rumus: A(g)=(2πf)2Dcm/980≒A=0.002DmmF²  D=A/0.002F²

F=M(kg) ×A(g)

Diagram Prinsipal Peralatan

Petunjuk konfigurasi peralatan

Parameter teknis peralatan

1. Badan Meja Getaran

1.1 Kumparan bergerak

Meja bergetar dilengkapi dengan kumparan bergerak yang dicetak dan dikerjakan secara manual, sistem pendukung beban optoelektronik, dan panduan aksial bantalan ganda. Panduan bantalan ganda adalah fitur unik yang membantu mengurangi penyeberangan dan rotasi aksial dinamis selama pengujian getaran untuk daya tahan yang unggul.

1.2 Kumparan eksitasi

Struktur sirkuit ganda magnetik, kebocoran fluks rendah, medan magnet seragam.

1.3 permukaan tubuh

Menggunakan perawatan fosfat canggih dan teknologi cat mobil, ia memiliki efek anti-aus dan anti-karat jangka panjang.

1.4 Pendinginan meja:

Mengadopsi kipas bising rendah dan meningkatkan struktur asupan udara dari badan meja. Kumparan eksitasi mengadopsi saluran udara sarang lebah, dan cincin magnet tengah mengadopsi saluran udara shunt dua lapis. Desain saluran udara baru diadopsi untuk meningkatkan efek pendinginan.

2. Penguat Daya Switching Digital LA

Penguat daya switching digital seri LA mengadopsi teknologi IGBT yang andal:

a. Stabilitas dan keandalan tinggi

b. Memenuhi persyaratan standar "CE" UE

c. Menggunakan teknologi modulasi lebar pulsa perkalian frekuensi sinusoidal, rasio sinyal-ke-noise penguat daya tinggi.

d. Menggunakan prinsip kerja catu daya switching, efisiensi konversi tinggi.

e. Menggunakan teknologi berbagi arus otomatis elektronik

f. Kinerja keselamatan yang baik.

3. Sistem proteksi servo

Fungsi perlindungan lengkap, termasuk kelebihan tegangan jaringan listrik, tegangan kurang, kehilangan fase, kesalahan logika, modul daya pass-through, kelebihan suhu, kelebihan arus keluaran, kelebihan tegangan keluaran, daya penggerak, kelebihan perpindahan platform, suhu platform, interlock eksternal, dll.

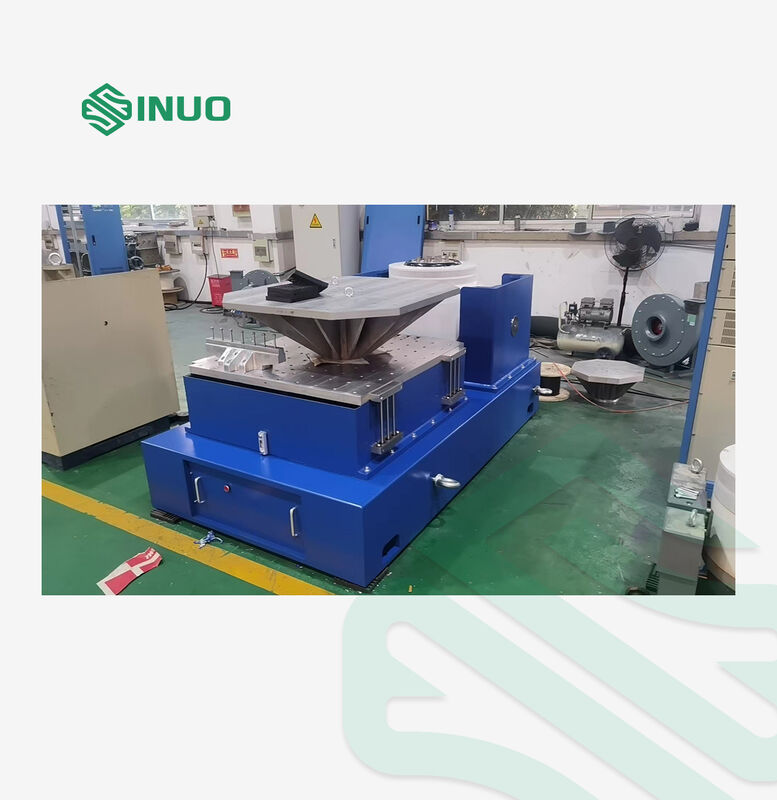

4. Platform ekspansi vertikal

Platform ekstensi biasanya digunakan sebagai platform untuk spesimen pemasangan yang lebih besar dan dapat berbentuk persegi atau bulat atau ditentukan pengguna. Untuk mengurangi dampak dari karakteristik dinamis platform yang diperluas, semua platform yang diperluas harus dimodelkan dan dianalisis untuk frekuensi modalnya. Platform ekstensi ini biasanya dicetak dari paduan magnesium dan memiliki bahan peredam yang terpasang.

5. Sistem pemusatan otomatis fotolistrik

Secara otomatis menyesuaikan posisi kumparan bergerak untuk menjaganya dalam keadaan seimbang. Sistem pemusatan otomatis memastikan bahwa kumparan bergerak selalu terpusat selama pemuatan dan pembongkaran.

6. Peluncuran horizontal

Desain peluncuran horizontal menampilkan momen terbalik dan pengekangan lateral yang tinggi. Konsep desain ini, dikombinasikan dengan rakitan peluncuran horizontal standar, memberikan pengekangan momen dinamis yang tinggi sambil mempertahankan karakteristik redaman film oli pemandu. Peluncuran horizontal terdiri dari pelat peluncuran, konektor, lempengan granit alami, dasar peluncuran horizontal, dan pasokan oli independen.

7. Pengontrol getaran digital

Pengontrol getaran mengadopsi sistem struktur terdistribusi canggih. Kontrol loop tertutup direalisasikan oleh prosesor DSP, dan PC independen dari loop kontrol. Ini memastikan real-time dan efisiensi tinggi dari sistem kontrol. Ia dapat menanggapi setiap perubahan dalam sistem pengujian secara tepat waktu dan cepat. Pastikan stabilitas dan presisi tinggi dari kontrol. Perangkat keras mengadopsi prosesor DSP titik-mengambang 32-bit dengan frekuensi utama hingga 300MHz dan ADC/DAC dengan resolusi 24-bit. Teknologi desain kebisingan rendah dengan penyaringan digital titik-mengambang presisi tinggi dan sirkuit perangkat keras. Pengontrol secara acak mengontrol rentang dinamis menjadi lebih besar dari 90dB, dan rasio sinyal-ke-noise lebih besar dari 100dB.

Fitur

a. Kinerja dan keandalan tinggi

Kontrol loop tertutup direalisasikan oleh prosesor DSP, dan PC independen dari loop kontrol. Ini memastikan real-time dan efisiensi tinggi dari sistem kontrol. Ia dapat menanggapi setiap perubahan dalam sistem pengujian secara tepat waktu dan cepat. Pastikan keandalan dan presisi tinggi dari kontrol. Semua saluran masukan memiliki ADC resolusi 24-bit, desain perangkat keras kebisingan rendah, dan filter anti-aliasing analog dan digital bawaan, yang secara efektif menjamin presisi tinggi dari analisis.

b. Mudah dioperasikan

Perangkat lunak aplikasi berbasis Windows mudah dioperasikan dan kaya akan fungsi tambahan. Fungsi wizard otomatis sistem yang kuat dan fungsi pembuatan laporan pengujian otomatis membuat tugas pengujian yang berulang dan membosankan menjadi mudah. Pengaturan parameter pengujian kaya dan ketat, dan antarmuka USB2.0 membuatnya lebih erat dan selaras terhubung dengan komputer.

c. Fungsi dan fleksibilitas yang kuat

Pengontrol getaran adalah platform kontrol getaran yang kuat yang dapat menyelesaikan banyak tugas kompleks. Pada platform perangkat keras yang sama, perangkat lunak aplikasi yang berbeda dapat dikonfigurasi untuk menyelesaikan berbagai tugas analisis untuk memenuhi kebutuhan pengujian dan analisis Anda yang berbeda. Pengontrol mengadopsi desain modular, dan dapat mengkonfigurasi perangkat keras dan perangkat lunak yang sesuai sesuai dengan kebutuhan pengguna yang berbeda untuk memenuhi kebutuhan yang berbeda.

d. Keamanan pengujian

Pengontrol menyediakan kontrol sinyal skala kecil untuk mendapatkan pratinjau kontrol getaran sistem. Metode ini membantu insinyur pengujian menentukan tingkat kebisingan sebelumnya. Dan memiliki pemahaman kasar tentang fungsi transfer dan karakteristik lain dari sistem. Ada juga beberapa pemeriksaan keselamatan dan pengaturan interlock. Keamanan penguji, objek pengujian, dan peralatan meja getaran dijamin semaksimal mungkin. Jika ada kelainan dalam sistem, Anda dapat segera menekan tombol penghentian bawaan sistem untuk mengakhiri pengujian.

e. Pembuatan laporan pengujian

Ini mendukung pembuatan laporan pengujian cepat sekali klik dalam format word atau format PDF. Anda hanya perlu mengklik tombol pembuatan laporan untuk mendapatkan hasil pengujian saat ini. Dari deskripsi fungsi kontrol pengujian dasar hingga parameter pengaturan pengujian tertentu, dari kurva spektrum target kontrol hingga kurva domain waktu dan domain frekuensi pengujian, semuanya tersedia. Nyaman bagi Anda untuk memodifikasi dan membuat sesuai dengan spesifikasi laporan pengujian yang berbeda. Itu dapat langsung dicetak dan dipratinjau, dan dapat dikirim secara online.

Parameter teknis utama pengontrol getaran digital
