UN 38.3 Sistem uji getaran baterai standar dengan uji sinus, acak, kejut

UN 38.3 Sistem uji getaran baterai standar dengan uji sinus, acak, kejut

Nama merek:	Sinuo
Nomor Model:	SN553- EV222VT50VC-2
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	5 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

kekuatan sinus:

2200Kg.f puncak

Kekuatan kejut:

puncak 4400Kg.f

Max. Percepatan:

100 gram

Max. Pemindahan:

51 mm hal

Kecepatan Maksimum:

2.0m/s

Metode Pendinginan:

Pendingin udara

Kemasan rincian:

KASUS KAYU LAPIS

Menyediakan kemampuan:

5 set/bulan

Menyoroti:

Peralatan Pengujian Keselamatan Listrik ISO 6469

Peralatan Pengujian Keselamatan Listrik 5000V

penguji keamanan listrik GB 38032

Deskripsi Produk

Sistem uji getaran baterai standar UN 38.3

Sistem pengujian getaran komprehensif yang dirancang untuk pengujian baterai sesuai dengan standar UN 38.3, dengan kemampuan pengujian sinus, acak, dan kejut.

Aplikasi produk

pengujian getaran mensimulasikan kondisi lingkungan dunia nyata dengan menarik atau mengejutkan komponen dan perangkat. sistem kami secara luas diterapkan di seluruh sektor industri termasuk papan sirkuit,pesawat terbang, kapal, roket, rudal, mobil, dan peralatan rumah tangga.

Sinuo menyediakan solusi eksitasi dan pengujian lengkap yang memvalidasi kualitas produk sesuai dengan standar internasional termasuk ISO16750-3, UL, JIS, DIN, ISO, BS, MIL, IEC, dan ASTM.

Parameter Pemilihan Mesin Getaran

Kondisi pengujian yang ditentukan pelanggan
Jenis uji: Sine sweep dan Random vibration
Rentang respons frekuensi: 2-5000Hz
Rumus seleksi: A(g)=(2πf)2Dcm/980 A=0,002DmmF2, D=A/0,002F2, F=M(kg) ×A(g

Konfigurasi Peralatan

komponen	Rincian konfigurasi	Jumlah
Ruang meja getaran	A20S32 generator eksitasi elektromagnetik	1 SET
Perangkat kontrol pusat otomatis	Untuk menggerakkan gulungan	1 SET
Kipas pendingin	B752 (termasuk penutup suara)	1 SET

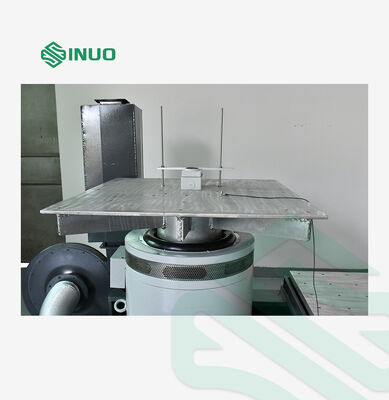

Tabel ekstensi vertikal	VT50 (500×500mm)	1 SET

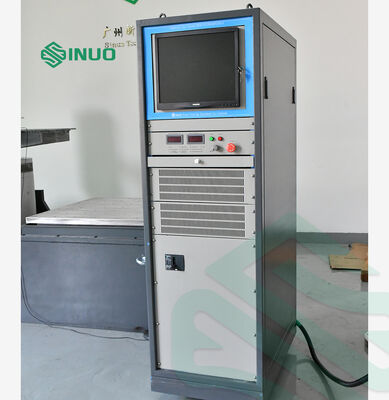

Penguat daya switching digital	Penguat daya digital LA-24K	1 SET
Sistem perlindungan servo	Sistem perlindungan lengkap	1 SET
Pasokan listrik eksitasi	Unit pasokan listrik	1 SET
Kontroler getaran digital	Pengontrol getaran digital VCS-2	1 SET
Sensor percepatan sistem	Pengukuran percepatan	2 PCS
Perangkat lunak kontrol	CD pemasangan	1 SET
Komputer kontrol	Sistem komputer	1 SET
Aksesoris	Kabel penghubung/pipa udara	1 SET
Alat aksesori	Kunci T, kunci heksagonal, obeng, dll.	1 SET
Batang tekanan bergetar	Klem bar tekanan	1 SET

Spesifikasi Teknis

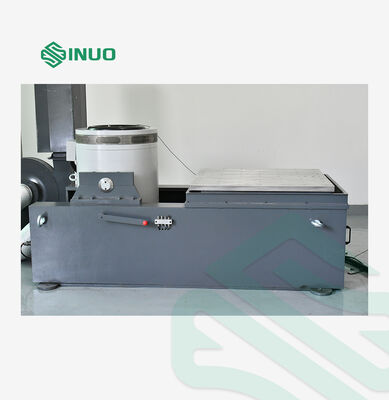

A20S32 Generator Eksitasi Elektromagnetik

Kekuatan eksitasi sinusoid maksimum	2200Kg.f puncak
Kekuatan Eksitasi Random Maksimum	2200Kg.f r.ms
Kekuatan eksitasi dampak maksimum	4400Kg.f puncak
Jangkauan Frekuensi	1 ‰ 3000 Hz
Perpindahan maksimum	51 mm p-p
Kecepatan maksimum	2m/s
Akselerasi maksimum	100G (980 m/s2)
Frekuensi resonansi urutan pertama	3200 Hz ± 5%
Beban maksimum	400 kg
Frekuensi isolasi getaran	2.5 Hz
Diameter kumparan bergerak	F340 mm
Berat kumparan bergerak	22kg
Sekrup di atas meja	17 × M10
Kebocoran fluks	< 10 gauss
Momentus eksentrik yang diizinkan	500N.m
Ukuran peralatan	1080mmL×920mmW×1050mmH (tidak termasuk tabel ekspansi vertikal)
Berat peralatan	1900 kg (tidak termasuk meja geser horizontal)

LA-24K Penguat Daya Digital Switch

Kekuatan output	22KVA
Tegangan output	100V
Arus keluaran	220A
Efisiensi penguat	≥ 90%
Penyimpangan harmonik	00,5% THD @ 500Hz
SNR	> 75dB
Jangkauan sinyal masukan	± 10 V puncak
Stabilitas DC output	< 5mVdc
Ukuran penguat	W910mm × D610mm × 1150mm
Berat Amplifier	470 KG

Kontroler getaran digital VCS-2

Konfigurasi perangkat keras	2 saluran masukan bersamaan, 1 saluran output
Modul fungsi kontrol	Sinus, acak, kejutan klasik
Komputer kontrol	Komputer merek asli 17' dengan monitor LCD, Windows 10
Perangkat lunak	Operasi bahasa Cina/Inggris, analisis domain waktu dan domain frekuensi, sumber sinyal, analisis penggeser frekuensi sinus, pembuatan laporan tes WORD otomatis
Sistem akselerator C04A07	Jangkauan frekuensi: 1-12000Hz, Sensitivitas: 50mv/g, Jangkauan suhu: -24~250°C

Komponen & Fitur Sistem

Badan Meja Getaran

Koil bergerak:Dilemparkan dan diolah secara manual dengan sistem dukungan beban optoelektronik dan panduan aksial dual bearing untuk daya tahan yang superior
Koil eksitasi:Struktur sirkuit magnet ganda dengan kebocoran fluks rendah dan medan magnet seragam
Permukaan tubuh:Pengolahan fosfat canggih dan teknologi cat otomotif untuk ketahanan terhadap keausan dan karat jangka panjang
Pendinginan Meja:Kipas suara rendah dengan struktur asupan udara yang ditingkatkan, saluran udara sarang madu untuk kumparan eksitasi dan saluran udara shunt dua lapisan untuk cincin magnet tengah

Amplifier Daya Digital LA

Stabilitas dan keandalan yang tinggi dengan teknologi MOSFET atau IGBT
Sesuai dengan standar "CE" UE
Rasio sinyal ke kebisingan yang tinggi menggunakan modulasi lebar pulsa perkalian frekuensi sinusoid
Efisiensi konversi tinggi dengan teknologi catu daya switching
Teknologi berbagi arus elektronik otomatis
Kinerja keselamatan yang sangat baik

Fitur Pengontrol Getaran Digital

Kinerja Tinggi:Prosesor DSP titik terapung 32 bit dengan frekuensi 300MHz dan resolusi 24 bit ADC/DAC
Pengguna-FriendlyPerangkat lunak aplikasi berbasis Windows dengan wizard otomatis dan pembuatan laporan tes
FleksibelDesain modular yang mendukung beberapa tugas analisis dan konfigurasi
Keamanan:Beberapa pemeriksaan keamanan, pengaturan interlock, dan penghentian darurat
Laporan:Generasi laporan tes Word atau PDF dengan satu klik dengan data komprehensif

Parameter Teknis Kontroler

Spesifikasi Saluran Masuk

Jumlah saluran input	2 saluran masukan bersamaan
Jenis sinyal masukan	Tegangan/muatan
Impedansi Masuk	> 110 kΩ
Rentang input tegangan maksimum	± 10V
Jangkauan input muatan maksimum	±10000PC
Rasio sinyal ke kebisingan	> 100dB
Filter	Filter analog 160dB/oktaf
Konverter analog/digital (ADC)	Resolusi 24-bit, kisaran dinamis: 114dB, frekuensi pengambilan sampel maksimum 192kHz

Spesifikasi Saluran Output

Jumlah saluran output	1 saluran output
Jenis sinyal output	Sinyal tegangan
Impedansi output	< 30Ω
Jangkauan output tegangan maksimum	± 10V
Arus output maksimum	100mA
Akurasi amplitudo	2mV
Penyimpangan harmonik	<-95dBfs
Filter	Filter analog 60dB/oktaf

Kemampuan Fungsi Controller

Kontrol acak

Output sinyal acak Gaussian dengan pemerataan fungsi transfer untuk kontrol loop tertutup multi-saluran real-time.

Pengendalian sinus

Sinyal sinus dan sinus sweep berkualitas tinggi dengan kontrol amplitudo. rentang frekuensi: 1Hz-5000Hz (dapat diperluas hingga 10000Hz) dengan distorsi harmonik <-100dB.

Kejutan Klasik

Mendukung gelombang setengah sinus, gelombang lonceng, gelombang persegi panjang, gelombang trapezoidal, dan berbagai bentuk gelombang gigi gergaji. Durasi denyut jantung dari 0,5 hingga 3.000 mS, sesuai dengan standar MIL-STD-810 dan ISO.

Catatan Pengisian Peralatan:Sistem ini beratnya lebih dari satu ton.
