ASTM 100G Sistem pengujian getaran yang sangat akurat dengan 2 saluran masukan

ASTM 100G Sistem pengujian getaran yang sangat akurat dengan 2 saluran masukan

Nama merek:	Sinuo
Nomor Model:	SN553-EV211VT30VCS-2
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	5 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Max. Maks. sine force kekuatan sinus:

Puncak 1000kg.f

Max. Pemindahan:

51 mm hal

Max. Percepatan:

100 gram

Muatan:

300kg

Tabel Ekstensi Vertikal:

300mm*300mm

Perangkat lunak:

Sinus, Acak, Kejutan Klasik

Kemasan rincian:

KASUS KAYU LAPIS

Menyediakan kemampuan:

5 set/bulan

Menyoroti:

Peralatan Pengujian Keselamatan Listrik 6000V

Peralatan Pengujian Keselamatan Listrik 5000V 40mA

Kendaraan Penumpang Listrik ISO 6469

Deskripsi Produk

Sistem Uji Getaran ASTM 100G Sangat Akurat Dengan Input 2 Saluran

Sistem Uji Getaran ASTM 100G memberikan pengujian getaran yang sangat akurat dengan kemampuan input 2 saluran, dirancang untuk aplikasi pengujian industri yang ketat.

Aplikasi Produk

Pengujian getaran mengevaluasi bagaimana komponen dan perangkat bereaksi di lingkungan dunia nyata dengan menempatkannya pada eksitasi atau guncangan yang terkontrol. Sistem ini melayani berbagai aplikasi industri termasuk papan sirkuit, pesawat terbang, kapal, roket, rudal, mobil, dan peralatan rumah tangga.

Sinuo menyediakan solusi eksitasi dan pengujian komprehensif yang sesuai dengan standar nasional dan internasional termasuk GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC, dan ASTM.

Spesifikasi Pengujian Getaran

Jenis Uji: Sapuan sinus, Acak, Guncangan
Rentang Respons Frekuensi: 1-3300Hz
Rumus Seleksi: A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

Konfigurasi Peralatan

Komponen	Konfigurasi	Kuantitas
Badan meja getaran	Generator eksitasi elektromagnetik A11S24	1 SET
Sistem pendingin	Kipas pendingin B402 (Termasuk peredam)	1 SET
Meja vertikal	Meja Ekstensi Vertikal VT30 (300mm*300mm)	1 SET
Sistem pemusatan	Sistem pemusatan otomatis untuk koil dinamis	1 SET
Penguat daya	Penguat daya switching digital LA10K	1 SET
Sistem perlindungan	Sistem perlindungan servo	1 SET
Catu daya	Catu daya eksitasi	1 SET
Pengontrol	Mesin utama pengontrol getaran digital	1 SET
Sensor	Sensor percepatan sistem	1 PCS
Sistem komputer	Komputer kontrol, CD instalasi perangkat lunak kontrol	1 SET
Aksesori	Kabel penghubung/pipa udara yang diperpanjang	1 SET
Dokumentasi	Petunjuk pengoperasian, laporan inspeksi, sertifikat, manual perawatan	1 SET
Alat	Alat aksesori	1 SET
Pemasangan	Batang tekanan getar/penjepit batang tekanan	1 SET

Parameter Teknis

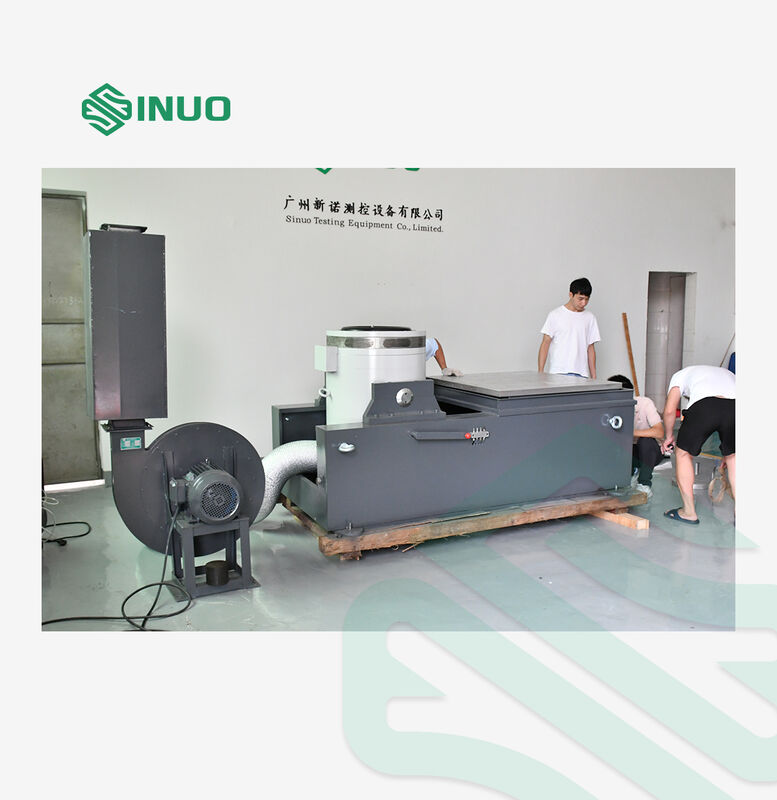

Generator Eksitasi Elektromagnetik A11S24

Gaya eksitasi sinusoidal maksimum: 1000Kg.f puncak

Gaya Eksitasi Acak Maksimum: 1000Kg.f rms

Gaya eksitasi dampak maksimum: 2000Kg.f puncak

Rentang Frekuensi: 1～3300 Hz

Perpindahan maksimum: 51 mm p-p

Kecepatan maksimum: 2.0m/s

Percepatan maksimum: 100G

Frekuensi resonansi orde pertama: 2500 Hz±5%

Muatan: 300 kg

Frekuensi isolasi getaran: 2.5 Hz

Diameter koil bergerak: Ф240 mm

Berat penggerak listrik: 11kg

Sekrup di atas meja: 17×M10

Kebocoran fluks: < 1 mT (10 Gauss)

Momen eksentrik yang diizinkan: 500N.m

Ukuran peralatan: 915mmx740mmx785mm (tidak termasuk meja yang diperpanjang)

Berat peralatan: 880Kg (Tidak termasuk meja geser horizontal)

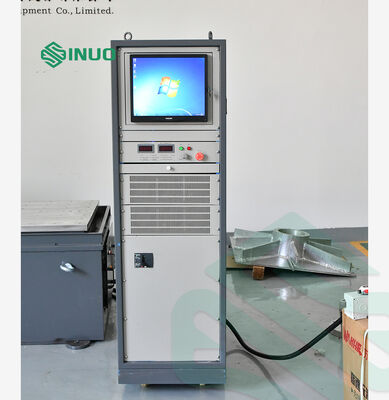

Penguat Daya Switching Digital LA10K

Daya keluaran: 12KVA

Tegangan keluaran: 120V

Arus keluaran: 100A

SNR: ＞65dB

Ukuran penguat: 600mmx900mmx1130mm

Sistem Perlindungan Servo

Fungsi perlindungan komprehensif termasuk suhu, tekanan angin, kelebihan perpindahan, kelebihan tegangan, kelebihan arus, tegangan kurang input, kesalahan eksternal, catu daya kontrol, kesalahan logika, dan kehilangan fase input.

Pengontrol Getaran Digital VCS-2

Konfigurasi perangkat keras: 2 saluran input, 1 saluran output

Modul fungsi kontrol: Sinus, acak, guncangan klasik

Komputer kontrol: Komputer merek asli dengan monitor LCD 17″, keyboard/mouse optik

Perangkat lunak: Operasi bahasa Inggris, analisis domain waktu dan domain frekuensi, sumber sinyal, analisis sapuan frekuensi sinus, pembuatan laporan uji WORD otomatis

Sistem operasi: Windows 10

Sensor percepatan LTE: Rentang frekuensi: 1-7000Hz, Sensitivitas: 30pc/g, Rentang suhu: -40 - 180℃

Meja Ekstensi Vertikal VT30

Bahan: Paduan magnesium, permukaan teranodisasi keras

Ukuran meja: 300mm×300mm

Lubang tetap: Selongsong sekrup baja tahan karat M8

Frekuensi penggunaan batas atas: Sinus 2000 Hz, Acak 2000 Hz

Berat: Sekitar 9KG

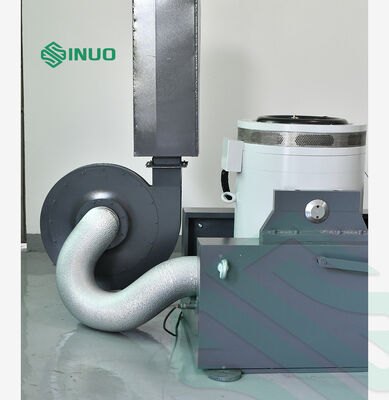

Kipas Pendingin B402 (Termasuk Peredam)

Daya kipas: 4kW

Aliran: 18m³/Min

Persyaratan Listrik

Catu daya: 3-fase 380V/50Hz, 25 KVA

Udara terkompresi: 0.6Mpa

Resistansi tanah: ≤4Ω

Komponen & Fitur Sistem

1. Badan Meja Getaran

Fitur koil bergerak yang dicetak dan diproses secara manual, sistem pendukung beban optoelektronik, dan panduan aksial bantalan ganda untuk daya tahan yang unggul dan mengurangi penyeberangan aksial dinamis selama pengujian.

Struktur rangkaian ganda magnet dengan kebocoran fluks rendah dan medan magnet seragam
Perawatan fosfatasi tingkat lanjut dan teknologi cat mobil untuk ketahanan aus dan karat jangka panjang
Pendinginan yang ditingkatkan dengan kipas bising rendah, desain saluran udara sarang lebah, dan saluran udara shunt lapisan ganda

2. Penguat Daya Switching Digital LA

Teknologi IGBT yang andal memenuhi standar "CE" UE
Stabilitas dan keandalan tinggi dengan modulasi lebar pulsa perkalian frekuensi sinusoidal
Efisiensi konversi tinggi menggunakan prinsip catu daya switching
Teknologi berbagi arus otomatis elektronik
Kinerja keselamatan yang sangat baik

3. Sistem Perlindungan Servo

Fungsi perlindungan lengkap termasuk kelebihan tegangan jaringan listrik, tegangan kurang, kehilangan fase, kesalahan logika, tembus modul daya, kelebihan suhu, kelebihan arus keluaran, kelebihan tegangan keluaran, daya penggerak, kelebihan perpindahan platform, suhu platform, dan interlock eksternal.

4. Platform Ekspansi Vertikal

Dicetak dari paduan magnesium dengan bahan peredam, dirancang untuk spesimen pemasangan yang lebih besar. Semua platform ekstensi dimodelkan dan dianalisis untuk frekuensi modal untuk meminimalkan dampak pada karakteristik dinamis.

5. Sistem Pemusatan Otomatis Fotolistrik

Secara otomatis menyesuaikan posisi koil bergerak untuk mempertahankan keadaan seimbang selama operasi pemuatan dan pembongkaran.

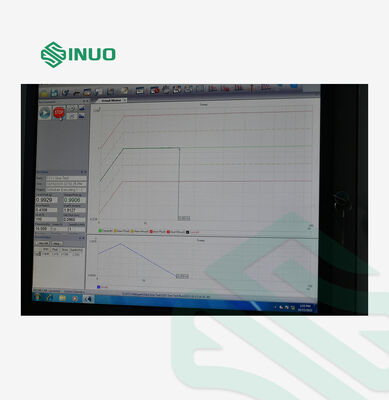

6. Pengontrol Getaran Digital

Sistem struktur terdistribusi canggih dengan kontrol loop tertutup yang direalisasikan oleh prosesor DSP, memastikan respons waktu nyata dan efisiensi tinggi.

Kinerja Tinggi: Prosesor DSP floating-point 32-bit (300MHz), ADC/DAC resolusi 24-bit, rentang dinamis >90dB, SNR >100dB
Pengoperasian Mudah: Perangkat lunak berbasis Windows dengan panduan otomatis dan pembuatan laporan uji
Konfigurasi Fleksibel: Desain modular yang memungkinkan kustomisasi perangkat keras dan perangkat lunak
Keamanan Uji: Beberapa pemeriksaan keselamatan, pengaturan interlock, dan penghentian darurat
Pelaporan: Pembuatan laporan uji Word atau PDF sekali klik dengan data komprehensif

Kemampuan Fungsi Pengontrol

Kontrol Acak

Menggunakan pemerataan fungsi transfer dengan sinyal acak Gaussian untuk kontrol loop tertutup multi-saluran waktu nyata. Algoritma kontrol adaptif dengan cepat merespons non-linearitas sistem dan perubahan beban.

Rentang frekuensi: 0~4680Hz (dapat diperluas hingga 18750Hz)

Resolusi: 100, 200, 400, 800, 1600, 3200 garis spektral

Rentang daya kontrol: >90dB

Strategi kontrol: Kontrol saluran tunggal, rata-rata tertimbang, nilai maksimum, nilai minimum

Kontrol Sinus

Menyediakan sinyal sinus dan sapuan sinus berkualitas tinggi dengan kontrol amplitudo yang tepat, pengaturan dwell, dan opsi sapuan frekuensi yang fleksibel.

Rentang frekuensi: 1Hz~4680Hz (dapat diperluas hingga 10000Hz)

Waktu loop tertutup: 5 mS

Distorsi harmonik: <-100dB

Mode sapuan frekuensi: Linear (0~6000 Hz/menit), Logaritmik (0~100 Oktaf/menit)

Arah sapuan: Atas, bawah

Guncangan Klasik

Mendukung berbagai jenis bentuk gelombang termasuk gelombang setengah sinus, gelombang lonceng, gelombang persegi panjang, gelombang trapesium, gelombang gigi gergaji, dan gelombang segitiga dengan parameter pulsa yang ditentukan pengguna.

Durasi pulsa: 0,5 hingga 3.000mS

Lebar pita analisis maksimum: 22000Hz

Ukuran bingkai: Hingga 16384

Kepatuhan standar: Standar MIL-STD-810, ISO, batas kontrol interupsi yang ditentukan pengguna
