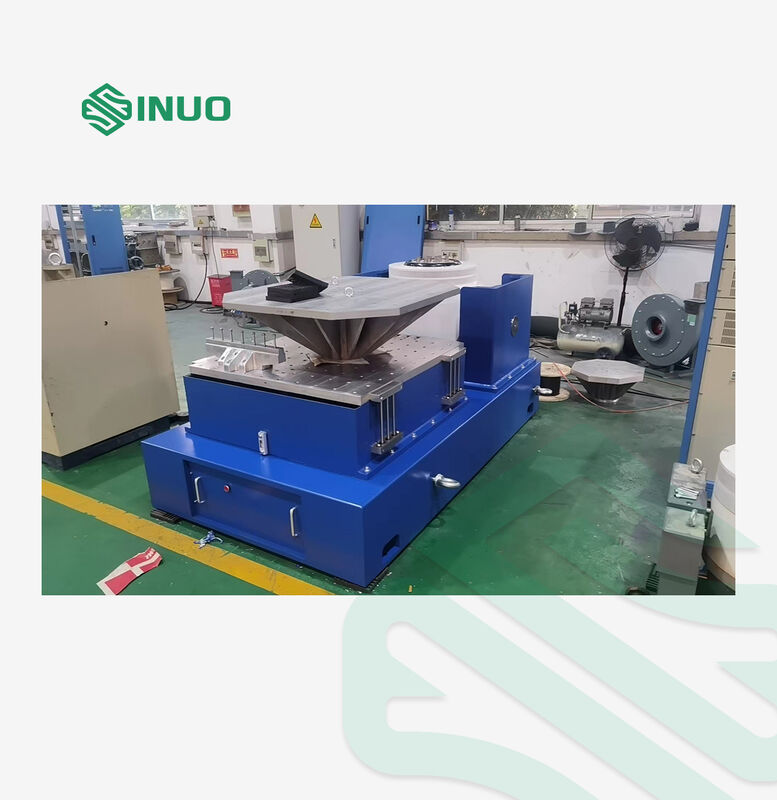

Mesin Uji Getaran Acak ASTM D 4728 Dengan Gaya 1000Kg.f

Proyek

Petunjuk konfigurasi

Kuantitas

Badan meja getaran

VG1000-76 Generator eksitasi elektromagnetik

1 SET

Perangkat kontrol pemusatan otomatis untuk kumparan bergerak

1 SET

Kipas pendingin BL-1000 (termasuk peredam)

1 SET

Meja Perpanjangan Vertikal VT60 (600×600mm)

1 SET

Peluncuran film oli Horizontal HG60 (600×600mm)

1 SET

Penguat daya switching digital

Penguat daya SA103 (termasuk sistem catu daya medan magnet)

1 SET

Sistem proteksi servo

1 SET

Catu daya eksitasi

1 SET

Pengontrol getaran digital

Pengontrol getaran digital VCSusb-2

(Termasuk perangkat lunak dan fungsi penggunaan)

2 SET

Akselerometer (termasuk kabel BNC-M5 kebisingan rendah 7m)

2 PCS

CD instalasi perangkat lunak kontrol

1 SET

Komputer kontrol

1 SET

VG1000-76 Parameter generator eksitasi elektromagnetik

Gaya eksitasi sinusoidal maksimum

1000Kg.f puncak

Gaya Eksitasi Acak Maksimum

1000Kg.f r.ms

Gaya eksitasi dampak maksimum

2000Kg.f puncak

Rentang Frekuensi

1～2900 Hz

perpindahan maksimum

76 mm p-p

Kecepatan maksimum

1.8 m/s

percepatan maksimum

82G (800 m/s²)

Hubungan antara beban maksimum dan percepatan: F=M.A (sinus)

5G

10G

20G

30G

188KG

88KG

38KG

21KG

Frekuensi resonansi orde pertama

3200 Hz±5%

Muatan M1+M2

300kg

Frekuensi isolasi getaran

2.5 Hz

Diameter kumparan bergerak

Ф240 mm

Berat kumparan bergerak

14kg

Momen eksentrik terukur

350.N.M

Sekrup di atas meja

16×M10

Kebocoran fluks

＜10gauss

Momen eksentrik yang diizinkan

300N.m

Ukuran peralatan

945mm×720mm×784mm

Berat peralatan

1000 kg

LA-12Penguat daya switching digital K

Daya keluaran

12KVA

Tegangan keluaran

100V

Arus keluaran

120A

Efisiensi penguat

≥90%

Distorsi harmonik total (THD)

<1.0%

Tingkat on-off

58KHz

Resolusi arus

0.1A

SNR

≥65dB

Noise

≤70dB

Tingkat ketidakseimbangan pemerataan arus paralel

≤3%

Faktor puncak arus

≥3σ

Frekuensi respons

DC-5000Hz ±3dB

10-3000Hz ±1dB

Penguatan IF

≥80

Stabilitas DC

<0.1%

Ukuran penguat

650mmL×920mmD×1700mmH

Berat

400KG

Sistem proteksi servo

Fungsi

Suhu, tekanan angin, kelebihan perpindahan, kelebihan tegangan, kelebihan arus, kekurangan tegangan input, kesalahan eksternal, catu daya kontrol, kesalahan logika, kehilangan fase input

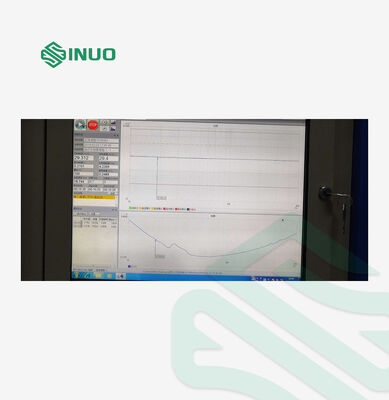

Pengontrol getaran digital VCSusb-2

Konfigurasi perangkat keras

2 saluran input simultan, 1 saluran output

Modul fungsi kontrol

Sinus, acak

Komputer kontrol

ACER PC(i3-3.6GHz CPU 8GB 1TB 1000Mbps port Ethernet.dan 4 port USB / Microsoft Windows 10/8 OS)

Microsoft Word /Excel dan Adobe Acrobat direkomendasikan sebagai editor laporan pengujian (opsi)

Perangkat lunak

Operasi bahasa Mandarin/Inggris, analisis domain waktu dan domain frekuensi, sumber sinyal, analisis sapuan frekuensi sinus, dll. Ia dapat secara otomatis menghasilkan laporan pengujian WORD. Ia dapat menampilkan, menyimpan sinyal dan data, dan mengatur parameter pengujian dan menganalisis fungsi.

Akselerator sistem

Model: LAB24110

Rentang frekuensi: 1-5000Hz

Sensitivitas: 30 +/- 10% pC/g

Rentang suhu: -40℃ hingga 160℃

Berisi 2PCS kabel kebisingan rendah PVC "BNC-M5" sepanjang 7M

Meja perpanjangan vertikal VT60

Bahan

Paduan magnesium, permukaan dikeraskan

Ukuran meja

600mm×600mmx200mm

Lubang tetap

Selongsong sekrup baja tahan karat M10, tahan lama dan tahan aus

Frekuensi penggunaan batas atas

2000 Hz

Berat

55Kg

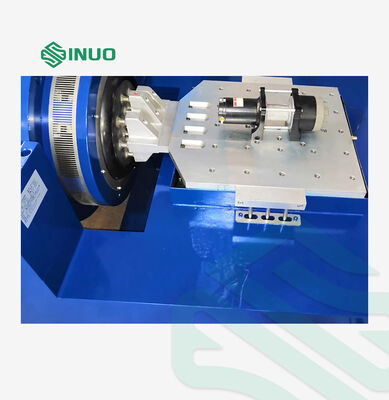

HG60 meja luncur film oli horizontal

Bahan

Paduan magnesium, permukaan dikeraskan

Ukuran meja

600×600

Lubang tetap

Selongsong sekrup baja tahan karat M10, tahan lama dan tahan aus

Frekuensi penggunaan batas atas

2000 Hz

Berat

55Kg

BL 1000 kipas pendingin

Daya kipas

4KW (5HP)

Tekanan udara

0.0034 Mpa

Laju aliran

0.33 m/s3

Persyaratan listrik

Catu daya

AC 3-fase 380V/50Hz 22 KW

Udara terkompresi yang dibutuhkan

0.7Mpa

Suhu ruang uji

0~40℃

Kelembaban ruang uji

0 hingga 85%, tanpa kondensasi
