DIN 75220 Kendaraan Listrik Ruang Uji Simulasi Surya Ruang Uji Lampu Halogen

DIN 75220 Kendaraan Listrik Ruang Uji Simulasi Surya Ruang Uji Lampu Halogen

Nama merek:	Sinuo
Nomor Model:	SNQC1002H
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	1 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Standar Terapan:

DIN 75220 dan lain-lain.

Panjang gelombang spektral:

290-2450nm opsional

Daerah Iradiasi:

1500 × 1500mm

Jarak iradiasi:

200-1200mm (tetap)

Intensitas Iradiasi Rata-rata:

1050W / m2

Suhu ruang kerja:

-30 85

Sensor Radiasi:

1 SET

Jangka Waktu Garansi:

Satu tahun

Kemasan rincian:

Lainnya

Menyediakan kemampuan:

1 set/bulan

Menyoroti:

ruang uji simulasi surya evse

ruang uji simulasi surya Kendaraan Listrik

Peralatan Pengujian DIN75220 ev

Deskripsi Produk

DIN 75220 Kendaraan Listrik Solar Radiation Halogen Lamp Test Chamber

Standar & Klausul yang Dipatuhi

DIN 75220: “Komponen Mobil yang Menua di Unit Simulasi Tenaga Surya”

ISO9060:2007 “Spesifikasi energi surya dan klasifikasi instrumen untuk mengukur radiasi matahari hemispherical dan radiasi matahari langsung”

ISO 12097-2: "Kendaraan jalan-Komponen airbag-Bagian 2: Pengujian modul airbag"

Parameter teknik

Dimensi Kerja: D×W×H		2500×2500×2500MM
Dimensi Eksternal: D×W×H		4100X3100X3000MM
Daya (kw)		13KW
Pertunjukan	Kisaran suhu	Suhu ruang kerja: -30 85 (siklus gelap)
	Rentang Kelembaban	1. Siklus pencahayaan: 10 60% RH 2. Kisaran kelembaban siklus gelap: hingga 100% 3. Akurasi kelembaban: ± 5%
	Panjang Gelombang Spektral	290-2450nm opsional
	Intensitas Radiasi Lampu	1050W/m²akurasi≦±0,01W/m²
	Daya Tabung Lampu	2.5KW (Lampu halogen logam spektrum surya berpendingin udara) X 4
	Daya Total Lampu	10KW, umur: 1000 jam
	Suhu Papan Tulis	Rentang kontrol BST: 80 (dapat disesuaikan) Rentang kontrol BPT: 80 (dapat disesuaikan)
	Jarak dari Arc Center ke Sampel	1200mm, area paparan efektif 3000cm2
	Rak Sampel	1200X1200MM
	Rentang Akurasi	Akurasi pengaturan / indikasi: suhu 0,1 , kelembaban 1% RH
	Sensor Suhu dan Kelembaban	Resistensi platinum.PT100Ω / MV
	Sistem pemanas	Sistem yang sepenuhnya independen, pemanas listrik paduan nikel-kromium
	Sistem Humidifikasi	Jenis isolasi eksternal, semua pelembab evaporatif permukaan baja tahan karat
	Suhu Papan Tulis	Termometer papan tulis bimetal
	Pengontrol Suhu	Mengadopsi layar sentuh berwarna Siemens dan kontrol modul PLC Siemens Jerman
	Sistem sirkulasi	Motor AC tahan suhu dan kebisingan rendah.Roda angin sentrifugal multi-blade
Bahan	Bahan Ruang Luar	Pelat baja karbon berkualitas tinggi, perawatan semprot elektrostatik fosfat / perawatan garis rambut garis matte stainless steel SUS304
	Bahan Ruang Dalam	SUS304 pelat halus stainless steel berkualitas tinggi
	Bahan Rak Sampel	SUS304 batang baja tahan karat berkualitas tinggi
	Isolasi Kusen Pintu	Strip penyegelan pintu karet silikon penuaan suhu tinggi dan rendah
Jumlah Rak Sampel		Jumlah sampel adalah 16, sesuai dengan suhu papan tulis dan sensor iradiasi
Mata Matahari		Sistem loop induksi iradiasi cerdas dengan chip Jerman.Secara otomatis memperbaiki nilai pengaturan intensitas iradiasi.Ini adalah suhu tinggi dan tahan kelembaban tinggi;shell terbuat dari 304 bahan.
Konfigurasi standar		1 set jendela kaca anti radiasi, 4 lampu
Perlindungan Keamanan		Perlindungan kebocoran listrik, korsleting, suhu berlebih, kekurangan air, motor terlalu panas, arus berlebih
Sumber Daya listrik		AC380V ± 10 50 ± 0,5Hz sistem lima kawat tiga fase
Gunakan Suhu Sekitar		5℃～＋30℃ 85％RH

Ikhtisar Peralatan

Sistem pencahayaan

Sistem ini terdiri dari catu daya kontrol cerdas, desain rumah lampu reflektor yang dioptimalkan, lampu halogen logam Osram 2500W, kabinet, pengukur penerangan, dll. Sistem ini dapat dengan sempurna mensimulasikan lingkungan penyinaran sinar matahari dalam berbagai kondisi.Ditambah dengan faktor lingkungan seperti suhu, kelembaban, hujan, dan salju, digunakan untuk mengevaluasi dampak radiasi matahari langsung pada benda uji (termal, mekanik, kimia, listrik, dll), dan juga dapat digunakan untuk mengungkapkan interaksi timbal balik antara bahan yang berbeda dalam efek komponen.Sistem simulasi sinar matahari dapat digunakan sendiri untuk pengujian elektronik, material, dan benda uji volume kecil.Beberapa set sistem juga dapat digabungkan menjadi susunan cahaya melalui desain dan tata letak profesional, yang digunakan untuk pengujian mobil, truk, modul fotovoltaik, bahkan kereta api dan pesawat terbang.

Catu daya cerdas (EPS):

1) Modul daya menggunakan MCU berkinerja tinggi sebagai inti kontrol, dan algoritma kontrol vektor presisi tinggi memastikan output energi yang stabil, sehingga kecerahan lampu diperbaiki dan tidak terpengaruh oleh tegangan jaringan input dan pendinginan.

2) Dapat mewujudkan penyesuaian stepless output 20% hingga 100%, disipasi panas keseluruhan kecil, dan memiliki beberapa metode kontrol dan komunikasi.

Menampilkan	Tampilan antarmuka operasi	Jalankan status	Dapat memantau tegangan keluaran dan arus keluaran, mengatur daya suhu dan suhu modul, dll.
		Pengaturan parameter	Nilai parameter yang relevan dapat diatur secara fleksibel sesuai dengan persyaratan aktual
Fungsi perlindungan / Alarm			Arus lebih, tegangan lebih, tegangan kurang, panas berlebih, korsleting, kegagalan penyimpanan internal, dll.
Lingkungan	Suhu sekitar		-10℃ hingga +50℃ (Tanpa pembekuan)
	Kelembaban lingkungan		Kurang dari 90% (Tanpa embun beku)
	Lingkungan sekitar		Indoor (Tidak ada sinar matahari langsung, tidak ada korosi, tidak ada gas yang mudah terbakar, tidak ada kabut minyak, tidak ada debu, dll.)
	Ketinggian		Kurang dari 1000m

3) Kontrol catu daya dapat memantau status lampu secara real time selama proses pencahayaan dan membuat peringatan yang sesuai.Jika pencahayaan tidak berhasil, itu akan menghentikan pencahayaan dan memberikan peringatan alarm ketika melebihi penundaan tertentu, menghindari situasi berbahaya dari pencahayaan yang tidak berhasil untuk waktu yang lama untuk mempertahankan tegangan tinggi.

Kabinet:

Desain catu daya modular, dengan keseluruhan kabinet, dengan keunggulan tapak kecil, garis rapi, koneksi nyaman;catu daya dapat ditempatkan di kabinet keseluruhan untuk kontrol terpadu, menyediakan protokol antarmuka komunikasi yang sesuai ke dalam sistem kontrol kotak uji, dan menggunakan layar sentuh untuk kontrol dan operasi lokal sistem, akurasi kontrol: 5%.

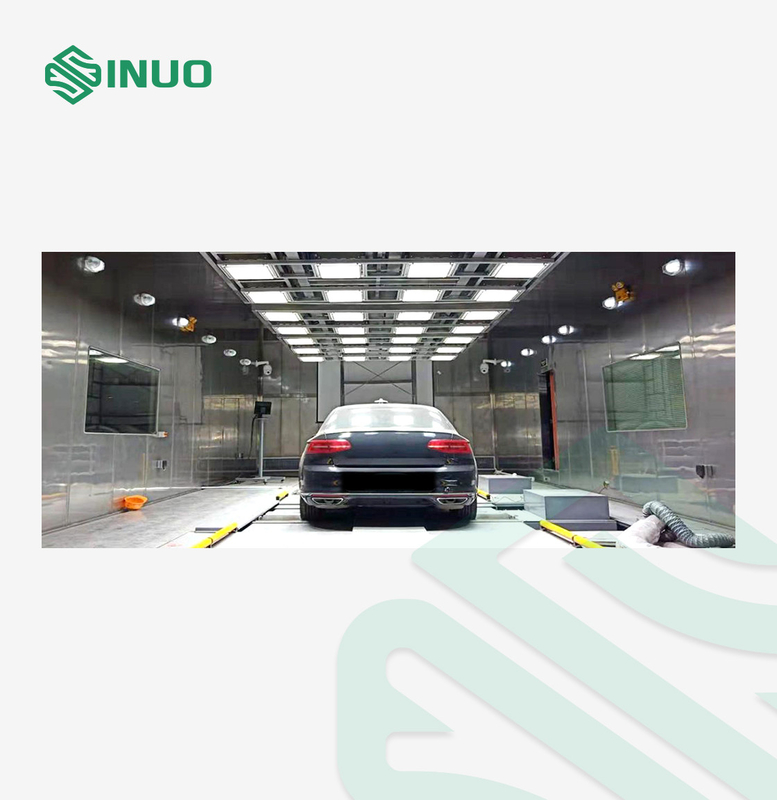

Simulasi sinar matahari:

Sebanyak 98 set sumber cahaya, setiap set sumber cahaya dilengkapi dengan catu daya kontrol EPS, yang dapat mengontrol catu daya setiap sumber cahaya secara terpisah.

DIN 75220 Kendaraan Listrik Ruang Uji Simulasi Surya Ruang Uji Lampu Halogen 2

DIN 75220 Kendaraan Listrik Ruang Uji Simulasi Surya Ruang Uji Lampu Halogen 3

Spektrum penuh: +/- 10%, dalam ketinggian 1m.
Setelah simulasi, keseragaman simulasi pencahayaan simulasi sekitar ± 5%, lebih baik dari kebutuhan ± 10.

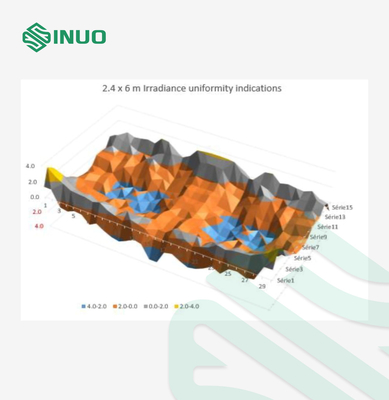

Untuk lebih jelasnya dapat dilihat pada gambar perhitungan simulasi berikut ini:

DIN 75220 Kendaraan Listrik Ruang Uji Simulasi Surya Ruang Uji Lampu Halogen 4

DIN 75220 Kendaraan Listrik Ruang Uji Simulasi Surya Ruang Uji Lampu Halogen 5

Sistem pengaturan:

Sistem simulasi pencahayaan mengadopsi mode kontrol loop tertutup, dilengkapi dengan sensor pencahayaan sensitivitas tinggi KIPP & ZONEN SMP10 yang memenuhi standar dua tingkat ISO 9060.Melalui sensor ini, intensitas cahaya dari permukaan yang diukur dikumpulkan secara real time.Sistem kontrol secara otomatis menyesuaikan output energi sesuai dengan penyimpangan antara nilai yang ditetapkan dan nilai yang dikumpulkan, untuk memastikan stabilitas cahaya selama pengujian.

Keuntungan:

Lingkungan operasi yang luas

Karena tidak ada komponen elektronik lampu starter di reflektor sistem pencahayaan, sistem memiliki rentang operasi suhu dan kelembaban yang sangat luas (kisaran suhu -100 -200 , kisaran kelembaban 0-98%).

Keamanan tinggi

Karena pemantik dipasang di catu daya cerdas, catu daya cerdas dapat memantau tegangan dan arus kerja lampu halida logam secara real time., untuk memastikan bahwa catu daya secara otomatis berhenti ketika lampu dimatikan dan lampu tidak bersemangat, dan informasi alarm diberikan.Selain itu, perangkat tidak perlu dikosongkan setelah digunakan, untuk menghindari pengoperasian sengatan listrik tegangan tinggi yang lalai.

Dilengkapi dengan rangkaian pengatur tegangan BUCK dan algoritma kontrol vektor daya untuk mengontrol output, secara efektif menghindari fenomena pemadaman cahaya yang disebabkan oleh fluktuasi jaringan.Dengan alarm kesalahan dan perlindungan otomatis, tidak ada tegangan di ujung keluaran saat lampu mati.

Stabilitas yang baik

Dilengkapi dengan rangkaian pengatur tegangan BUCK, yang dapat bekerja pada AC340V 440V;Sistem kontrol dikendalikan oleh algoritma kontrol vektor daya untuk memastikan daya keluaran konstan dan dapat disesuaikan;dengan fungsi kompensasi otomatis seperti kompensasi ekstraksi udara, pemantauan kelainan waktu nyata dan penyesuaian otomatis, terlepas dari fluktuasi tegangan dan fluktuasi suhu sekitar, energi keluaran masih konstan;perlindungan keselamatan komprehensif: perlindungan kesalahan parameter lampu, perlindungan pemutusan lampu, perlindungan hubung singkat lampu, dll .;menggunakan IGBT Siemens Jerman, inti magnetik Jepang, MCU Amerika.(Dapat bekerja pada 100 );semua peralatan telah lulus pengujian fungsional 100% dan pengujian proses penuaan.

Rentang penyesuaian lebar

Kontrol komputer mikro, dengan fungsi kompensasi otomatis seperti kompensasi ventilasi, pemantauan ketidaknormalan waktu nyata dan penyesuaian otomatis, sehingga sistem memiliki kemampuan untuk menyesuaikan dari 10% -100% energi tanpa langkah.Dengan kontrol linier dan keluaran gelombang persegi, efisiensi tertinggi tercapai, terlepas dari fluktuasi tegangan dan fluktuasi suhu sekitar, energi keluaran tetap konstan.

1. Sistem simulasi sinar matahari

Sistem pengujian ini terdiri dari total 98 unit simulasi sinar matahari (14 × 7).Setiap unit simulasi sinar matahari memiliki kekuatan yang sama dan 4KW.Distribusi spesifiknya adalah sebagai berikut:

Wilayah spektral	Bandwidth (nm)	Radiasi (% dari total)	Toleransi min	Toleransi Maks	radiasi (W/m²)	Wilayah spektral Radiasi (W/m²)
UVB	280 hingga 320	0,5	0,3	0,7	5.6	5.6
UVA	320 hingga 360	2.4	1.8	3	26.9	62,7
UVA	360 hingga 400	3.2	2.4	4.4	35.8	62,7
VIS	400 hingga 520	17.9	16.1	19.7	200,5	580.2
	520 hingga 640	16.6	14.9	18.3	185.9
	640 hingga 800	17.3	12.8	19	193,8
IR	800 hingga 3000	42.1	33.7	50.5	471.5	471.5
Total					1120	1120

DIN 75220 Kendaraan Listrik Ruang Uji Simulasi Surya Ruang Uji Lampu Halogen 6

DIN 75220 Kendaraan Listrik Ruang Uji Simulasi Surya Ruang Uji Lampu Halogen 7

DIN 75220 Kendaraan Listrik Ruang Uji Simulasi Surya Ruang Uji Lampu Halogen 8

DIN 75220 Kendaraan Listrik Ruang Uji Simulasi Surya Ruang Uji Lampu Halogen 9

2. Luas efektif penyinaran: 1500 × 1500mm

3. Jarak iradiasi: 1200mm (tetap)

4. Intensitas penyinaran rata-rata: 1050W / m2

(Terus menerus disesuaikan dalam 600-1200W / m2, akurasi modulasi tidak lebih besar dari 50W / m2. Dapat digunakan untuk eksperimen iradiasi rendah 200W / m2. Karena EPS dapat disesuaikan tanpa batas dalam kisaran 50% -100% , untuk percobaan iradiasi rendah 200W , kisi harus ditingkatkan, dan intensitas radiasi dikendalikan melalui laju transmisi kisi (60%, 80% dua spesifikasi), sehingga intensitas cahaya dapat mencapai 200W / m2).

5. Dukungan ringan

Dukungan lampu terbuat dari profil aluminium industri.

Kap lampu terbuat dari aluminium magnesium alloy.

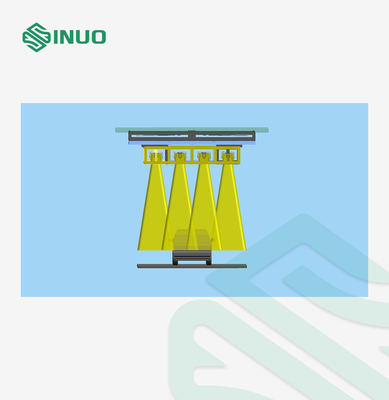

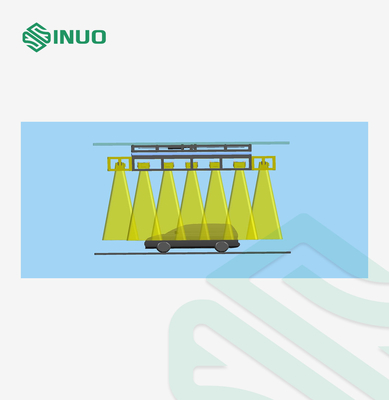

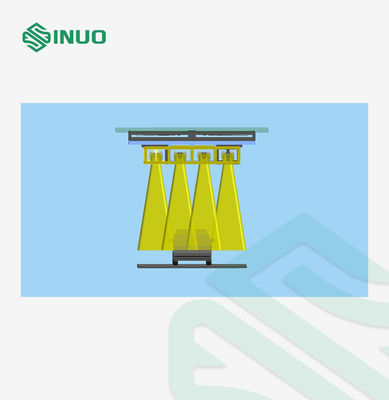

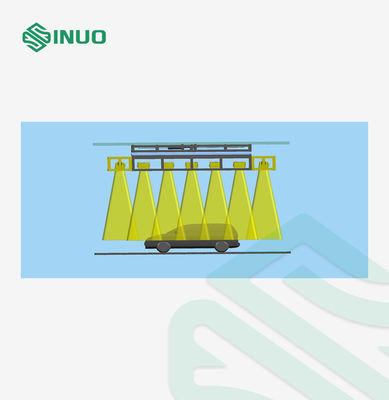

Ada 4 set dudukan lampu yang dipasang pada penyangga lampu.Dudukan lampu dibagi menjadi 2 baris horizontal, 4 tabung lampu di setiap baris, dan setiap bohlam 2500W.Jarak antara bagian depan, belakang, kiri, dan kanan tabung lampu adalah 1200MM, dan setiap bola lampu memiliki kontrol sakelar independen.Tata letak bola lampu ditunjukkan pada gambar.Rentang penyesuaian daya lampu adalah penyesuaian stepless dalam kisaran 10% hingga 100%, daya total lampu adalah 10KW.

DIN 75220 Kendaraan Listrik Ruang Uji Simulasi Surya Ruang Uji Lampu Halogen 10

DIN 75220 Kendaraan Listrik Ruang Uji Simulasi Surya Ruang Uji Lampu Halogen 11

6. Sensor intensitas cahaya

Tiga sensor intensitas cahaya digunakan untuk mengukur daya pancaran dalam W / m².
Sensor intensitas cahaya tahan terhadap suhu tinggi dan dapat dipasang pada kendaraan selama prosedur pengujian.
Sensor intensitas cahaya dilengkapi dengan kabel penghubung tahan suhu tinggi sepanjang 10 m.
Sensor intensitas cahaya terhubung dan terputus di kotak persimpangan.

DIN 75220 Kendaraan Listrik Ruang Uji Simulasi Surya Ruang Uji Lampu Halogen 12

Intensitas lampu halida logam dapat diatur hingga 50% dengan EPS.Jika tes iradiasi rendah diperlukan, itu dapat dicapai dengan mematikan sumber cahaya.

1120 W/m² secara elektrik meredupkan semua lampu ON
1040 W/m² secara elektrik meredupkan semua lampu ON
915 W/m² secara elektrik meredupkan semua lampu ON
730 W/m² secara elektrik meredupkan semua lampu ON
505 W/m² secara elektrik meredupkan setengah dari lampu ON
270 W/m² secara elektrik meredupkan setengah dari lampu ON

55 W/m² Tidak mungkin

Keseragaman
Dalam kisaran 600-1200W / m², keseragaman dalam area iradiasi efektif kurang dari 10%.Ketika uji iradiasi rendah dilakukan, persyaratan keseragaman tidak diperlukan.Metode uji keseragaman: bagi area iradiasi efektif 4000x6000mm menjadi 384 kotak, luas setiap kotak adalah 250x250mm, tempatkan radiometer di tengah setiap kotak.

7. Mode kontrol pencahayaan

Kontrol otomatis melalui umpan balik intensitas cahaya, juga dapat disesuaikan secara manual dengan intensitas yang diperlukan, dan memiliki fungsi alarm / berhenti ketika nilai parameter yang diukur melebihi batas.

8. Data teknis

Kisaran suhu pengoperasian sistem: -20 ° C hingga + 60 ° C
Kisaran suhu penyimpanan sistem: -40 ° C hingga + 60 ° C
Area iradiasi: 1200 mm x 5000 mm
Daya iradiasi: 1200 W / m² maksimum pada bidang referensi
Jarak iradiasi: Bohlam dapat disesuaikan dari 200-1200mm dari bidang referensi.
Kontrol intensitas iradiasi: 10% ~ 100%
Keseragaman: permukaan referensi ± 10%
Sensor intensitas cahaya: total 1 set

Dilengkapi dengan komputer (komputer industri)

Gambar Desain Kamar

pertanyaan

T: Berapa suhu yang dapat dicapai perangkat ini?
A: Kisaran suhu pengoperasian sistem: -20 ° C hingga + 60 ° C
Kisaran suhu penyimpanan sistem: -40 ° C hingga + 60 ° C.

T: Berapa ukuran untuk area Iradiasi?
A: TheDaerah iradiasiperalatannya adalah 1200 mm x 5000 mm.
