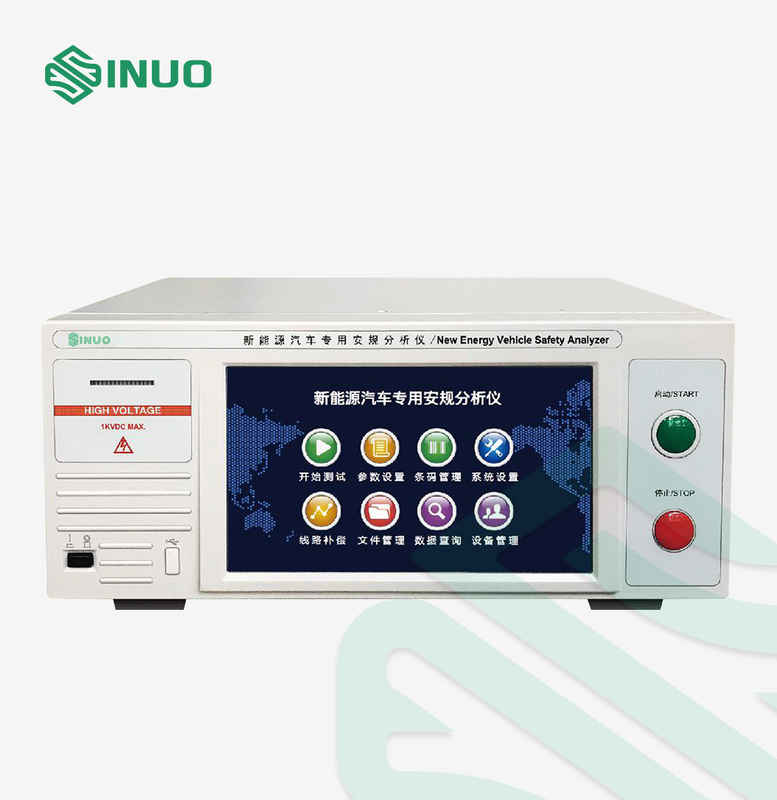

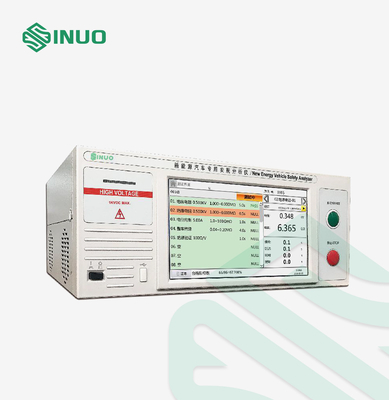

Penganalisis Keselamatan Listrik Mobil Energi Baru ISO 6469 Untuk Kendaraan Hibrida

ISO 6469 Electrical Safety Analyzer untuk Kendaraan Listrik dan Hibrida

Standar & Klausul yang Dipatuhi

ISO 6469-1:2019 Kendaraan jalan dengan penggerak listrik — Spesifikasi keselamatan — Bagian 1: Sistem penyimpanan energi yang dapat diisi ulang (RESS)

IEC 62196:2020 Colokan, stopkontak, konektor kendaraan, dan saluran masuk kendaraan-Pengisian konduktif kendaraan listrik

...

Ikhtisar Peralatan

Dengan pesatnya perkembangan kendaraan energi baru, aftermarket otomotif yang berdiri di belakang perusahaan mobil juga menarik banyak perhatian.Layanan terkait mobil yang terjadi dalam proses penggunaan kendaraan energi baru, seperti perbaikan dan perawatan, modifikasi kendaraan, dan pemeriksaan kendaraan, perlu diuji kembali keamanan kendaraannya.Untuk toko 4S, kantor manajemen kendaraan, dan tempat penggunaan lainnya, kami telah secara khusus mengembangkan seri SNE 68 dari alat analisis keselamatan khusus untuk kendaraan energi baru.

Proyek Uji

1. Uji pemerataan potensial:

Nilai resistansi koneksi antara semua cangkang konduktif yang terbuka dan platform listrik;resistensi antara dua kulit konduktif terbuka yang dapat disentuh pada saat yang sama.

2. Resistansi isolasi soket pengisi daya:

Apakah resistansi isolasi antara terminal saluran fase soket pengisi daya AC kendaraan atau terminal positif dan negatif dari soket pengisi daya DC dan platform listrik dapat memenuhi persyaratan.

3. Uji resistansi isolasi kendaraan:

Ini digunakan untuk mendeteksi apakah resistansi isolasi tingkat kendaraan dapat memenuhi persyaratan.Ini dibagi menjadi resistansi isolasi sirkuit yang berisi catu daya tegangan level-B dan resistansi isolasi beban tegangan level-B tanpa catu daya.

4. Verifikasi fungsi deteksi isolasi:

Kendaraan memiliki fungsi deteksi resistansi isolasi.Item ini digunakan untuk mendeteksi apakah kendaraan biasanya dapat mengirimkan sinyal alarm ke pengemudi ketika isolasi kendaraan gagal.

Fungsi dan Fitur

1. Integrasi multifungsi: pemerataan potensial, isolasi soket pengisian daya, isolasi kendaraan (isolasi baterai), pemantauan dan pengujian resistansi isolasi;

2. Mendukung fungsi pemindaian VIN kendaraan, secara otomatis dapat memanggil parameter dan langkah pengujian yang sesuai, dan menyimpan dan mencetak data uji dalam asosiasi: penyimpanan data, penyaringan kueri, manajemen informasi;

3. Perlindungan sempurna: Perangkat tidak akan memulai deteksi tegangan tinggi jika steker tidak dicolokkan;mencabut steker dalam keadaan deteksi akan memutuskan catu daya ke soket:

4. Pindai kode mulai, tombol mulai, kendali jarak jauh dimulai dan metode mulai lainnya untuk memenuhi kebutuhan pelanggan yang berbeda.

5. Menggunakan ukuran standar 4U, layar sentuh 10,1 inci, operasi lebih ringkas;

6. Tes saluran lainnya dapat disesuaikan sesuai kebutuhan.

Konfigurasi Utama

Parameter teknik
