| Nama merek: | Sinuo |
| Nomor Model: | SNE532XC |
| MOQ: | 1 |
| harga: | Customized |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | 20 set/bulan |

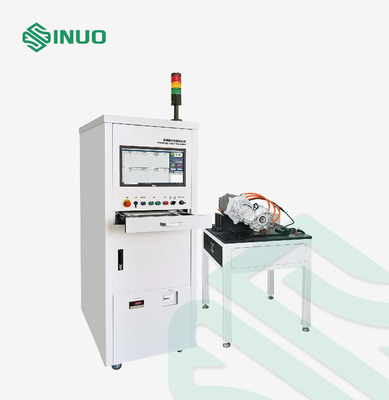

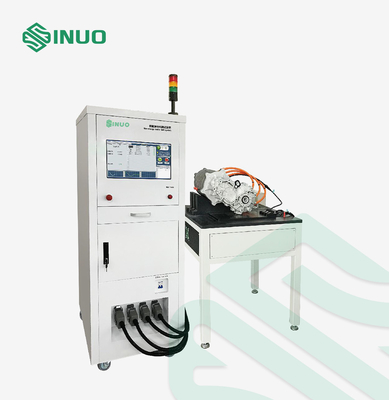

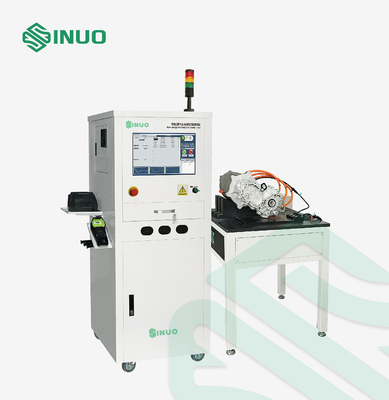

Sistem Uji Keamanan Listrik untuk Inspeksi Pabrik Motor Kendaraan Listrik
Standar & Klausul yang Dipatuhi
ISO 6469-1:2019 Kendaraan jalan dengan penggerak listrik — Spesifikasi keselamatan — Bagian 1: Sistem penyimpanan energi yang dapat diisi ulang (RESS)
IEC 62196:2020 Colokan, stopkontak, konektor kendaraan, dan saluran masuk kendaraan-Pengisian konduktif kendaraan listrik
...
Ikhtisar Peralatan
1. Tegangan penahan AC (belitan ke cangkang, belitan ke termistor), isolasi (belitan ke cangkang, belitan ke termistor), belokan ke belokan, resistansi (resistansi belitan, termistor, resistansi resolver), induktansi (opsional), Back- EMF (opsional), urutan fase, dll., selesaikan semua tes dalam satu koneksi.
2. Uji resistansi memiliki rentang pengukuran yang luas, pengukuran minimum resistansi belitan adalah 5mΩ, dan sensor suhu dapat mengukur hingga 200kΩ;itu dapat secara otomatis menghitung keseimbangan resistansi tiga fase;itu dapat mendeteksi suhu sekitar secara real time, dan hasil pengujian dapat secara otomatis dikonversi ke nilai suhu standar.Penentuan hasil lebih nyaman, dan pada saat yang sama Memastikan konsistensi tes.
3. Kecepatan uji lebih cepat, inti kontrol instrumen uji mengadopsi prosesor berkecepatan tinggi ARM, dan pemrosesan data komprehensif dan cepat
4. Built-in komputer kelas industri, 19-inci layar LCD warna benar, penyimpanan tak terbatas kondisi pengujian dan hasil tes, antarmuka penyimpanan USB, salinan data yang nyaman, antarmuka operasi manusiawi, sistem operasi Windows, perangkat lunak kontrol profesional, antarmuka yang jelas pengantar.
5. Platform perangkat lunak terbuka: fungsi pengeditan proyek uji, fungsi laporan pengujian di mana-mana, fungsi analisis data uji, fungsi pengaturan otoritas pengguna.
6. Dilengkapi dengan lampu peringatan tiga warna, ada instruksi yang jelas untuk pengujian, memenuhi syarat dan tidak memenuhi syarat, dan alarm suara dan visual ketika tidak memenuhi syarat.
7. Desain modular perangkat keras, perawatan mudah.
8. Berbagai tindakan anti-interferensi diadopsi, dengan kemampuan anti-interferensi yang kuat, dan perlindungan perangkat keras dan perangkat lunak pada saat yang sama, yang sangat meningkatkan keandalan instrumen.
9. Kustomisasi khusus dapat dibuat sesuai dengan karakteristik produk dan persyaratan pengujian.
Parameter teknik
| Model | SNE532XC | |
| Proyek uji | Tegangan tahan AC, isolasi, belokan ke belokan, resistansi DC (resistansi belitan, termistor, resistansi resolver), induktansi (opsional), gaya gerak listrik mundur (opsional), urutan fase | |
| Jenis peralatan uji | Motor kendaraan energi baru | |
| Metode tampilan | Layar warna asli 19 inci | |
| Stasiun uji | Serial stasiun ganda atau stasiun tunggal | |
| Metode alarm | Alarm suara dan cahaya, lampu peringatan tiga warna | |
| Metode penyimpanan data | Penyimpanan komputer industri | |
| resistensi DC | Rentang pengukuran | 5mΩ-200mΩ/2K-200KΩ |
| presisi |
10kΩ:± (0,3% dari nilai bacaan + 3 kata) 10kΩ:± (0,5% dari nilai bacaan + 3 kata) |
|
| Fungsi kompensasi suhu sekitar | 20℃ atau 25℃ dapat diatur | |
| Rentang pengukuran suhu | -10.0℃~+60.0℃ | |
| Akurasi suhu | ± 0,5℃ | |
| Ketidakseimbangan resistansi tiga fase | (Nilai resistansi-nilai rata-rata resistansi) nilai resistansi rata-rata × 100% | |
| Resistansi isolasi | Metode tes | Berliku ke shell, berliku ke termistor |
| Rentang tegangan keluaran: | DC: 200-1000V | |
| Akurasi tegangan keluaran | ± (nilai pengaturan 2% +5V) | |
| Rentang pengaturan resistansi isolasi | Batas atas: 0-2000MΩ, batas bawah: 1-2000MΩ | |
| Rentang pengukuran resistansi isolasi | 1.0-3000MΩ | |
| Akurasi pengukuran resistansi isolasi | 100MΩ: ± (3% dari nilai bacaan + 5 kata) | |
| 100MΩ-1000MΩ: ± (nilai bacaan 5% + 5 kata) | ||
| Rentang waktu tes | 0.0,0.5-999.9s, 0.0=output terus menerus | |
| AC menahan tegangan | Metode tes | Berliku ke shell, berliku ke termistor |
| Rentang tegangan keluaran: | AC: 300-3000V (5000V opsional) | |
| Akurasi tegangan keluaran | ± (nilai pengaturan 2% +5V) | |
| Rentang pengukuran arus rusak | 0.10-100.00mA | |
| Kerusakan akurasi pengukuran saat ini | ± (2% dari nilai bacaan + 5 kata) | |
| Perincian rentang pengaturan saat ini | Batas atas: 0,10-100.0mA, batas bawah: 0.00-100.0mA | |
| Rentang waktu tes | 0.0,0.5-999.9s, 0.0=output terus menerus | |
| Tegangan tahan belokan ke belokan | Rentang / akurasi tegangan keluaran |
500V-3000V (5000V opsional) / ± (3% nilai yang ditetapkan + 5V) |
| Frekuensi pengambilan sampel | 40MHz | |
| Waktu naik bentuk gelombang | 0,5us | |
| Perbandingan bentuk gelombang | Luas, perbedaan produk | |
| Induktansi (opsional) | Mengukur frekuensi | 100Hz/120Hz/1kHz/10kHz |
| Rentang pengukuran induktansi | 10.0uH~99999mH | |
| Akurasi pengukuran induktansi | ± 0,3% | |
| Rotasi | Pertimbangan | Maju/mundur/non-rotasi |
