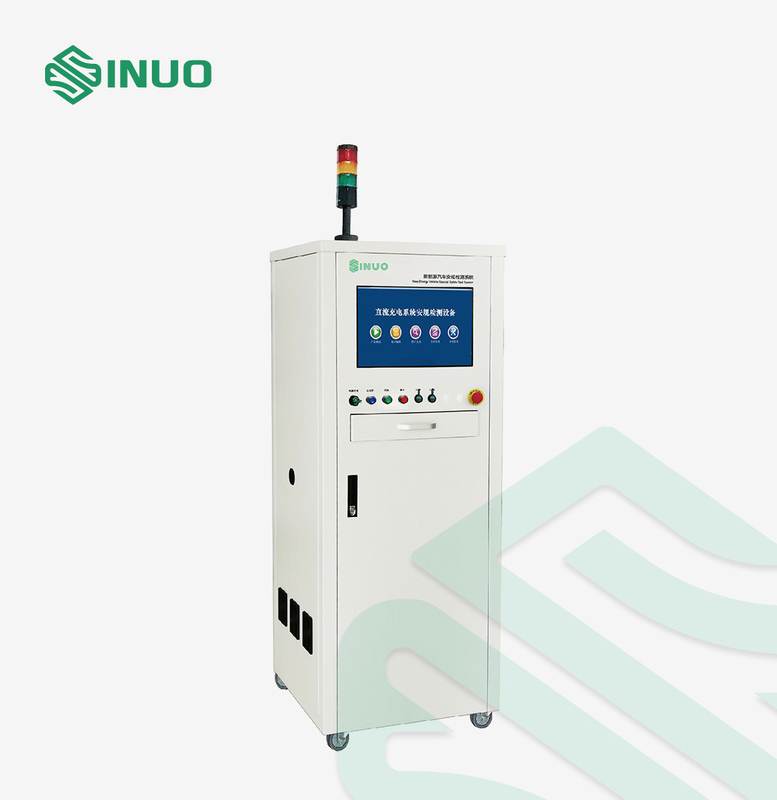

Sistem Uji Interoperabilitas Kendaraan Listrik Energi Baru ISO 6469

Sistem Uji Interoperabilitas Kendaraan Listrik Energi Baru ISO 6469

Standar & Klausul yang Dipatuhi

ISO 6469-1:2019 Kendaraan jalan dengan penggerak listrik — Spesifikasi keselamatan — Bagian 1: Sistem penyimpanan energi yang dapat diisi ulang (RESS)

IEC 62196:2020 Colokan, stopkontak, konektor kendaraan, dan saluran masuk kendaraan-Pengisian konduktif kendaraan listrik

GB/T 34657.1-2017 Spesifikasi Uji Interoperabilitas Pengisian Konduktif Kendaraan Listrik Bagian 1: Peralatan Catu Daya

GB/T 27930-2015 Protokol Komunikasi Antara Pengisi Daya Konduktif Off-Board Kendaraan Listrik dan Sistem Manajemen Baterai

GB/T 34658-2017 Uji Kesesuaian Protokol Komunikasi Antara Pengisi Daya Konduktif Off-Board Kendaraan Listrik dan Sistem Manajemen Baterai

...

Ikhtisar Peralatan

Sistem pengisian (pengisian DC dan pengisian AC) merupakan item uji penting dalam proses desain kendaraan energi baru, terutama uji interoperabilitas pengisian antara kendaraan dan tiang pengisian.Sistem uji interoperabilitas kendaraan energi baru seri SNE6831 adalah produk yang dikembangkan secara khusus oleh kami untuk industri pengujian kendaraan energi baru.Sistem pengujian mengisi daya kendaraan listrik dengan mensimulasikan pengisi daya off-board dan sesuai dengan protokol komunikasi standar dan alur kerja peralatan.Proses kontrol, urutan kontrol koneksi, dan respons status pengisian abnormal diuji.

Interoperabilitas Pengisian DCProyek Uji

Proyek Uji Interoperabilitas Pengisian AC

Bagan Alir Penghapusan

1. Peralatan periksa sendiri

Fungsi utama

1. Multi-saluran: Uji proses kontrol pengisian, waktu kontrol koneksi dan respons status pengisian abnormal dan item lainnya, dll.

2. Tampilan layar: Layar LCD warna sebenarnya 21,5 inci digunakan, dan antarmuka proses pengujian terlihat, yang nyaman untuk observasi dan penilaian.


3. Platform terbuka: Dilengkapi dengan fungsi pengeditan program uji, fungsi pengeditan proyek uji, fungsi pengeditan dan pencetakan laporan pengujian, fungsi pengaturan izin pengguna, dll.

4. Fungsi kode pindai: Dapat merekam nomor VIN kendaraan, nomor VSN dan nomor aksesori utama, dan secara otomatis mengaitkan kode batang untuk mencetak laporan pengujian setelah pengujian selesai.

5. Penilaian cerdas: Dengan fungsi pemeriksaan hubung singkat terbuka/pendek, tidak diperbolehkan menemukan masalah pendek dalam loop setelah keluaran tegangan tinggi, untuk menghindari kerusakan peralatan dan pengguna yang disebabkan oleh keluaran yang salah.

6. Manajemen izin: pengaturan izin multi-level, yang nyaman untuk manajemen.

7. Manajemen data: Mengelola berbagai data, melindungi integritas dan keamanan data, dan memiliki fungsi seperti kueri dan ekspor untuk memenuhi kebutuhan manajemen data lini produksi.

8. Perlindungan keamanan: Perlindungan arus berlebih, perlindungan tegangan berlebih, perlindungan tegangan rendah, perlindungan arus bocor dan perlindungan darurat, dll.

9. Data besar-besaran: Mendukung penyimpanan dan analisis data besar-besaran;Docking sistem MES, dll.

10. Startup fleksibel: Mendukung beberapa metode startup seperti startup kode pindai, startup tombol, startup jarak jauh, dll.

Fitur utama
