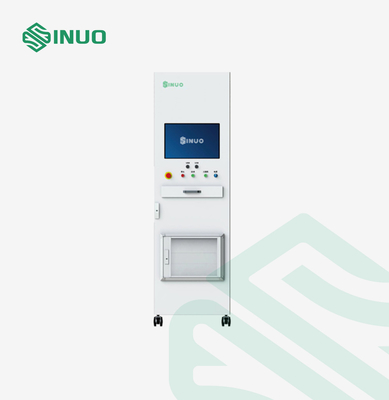

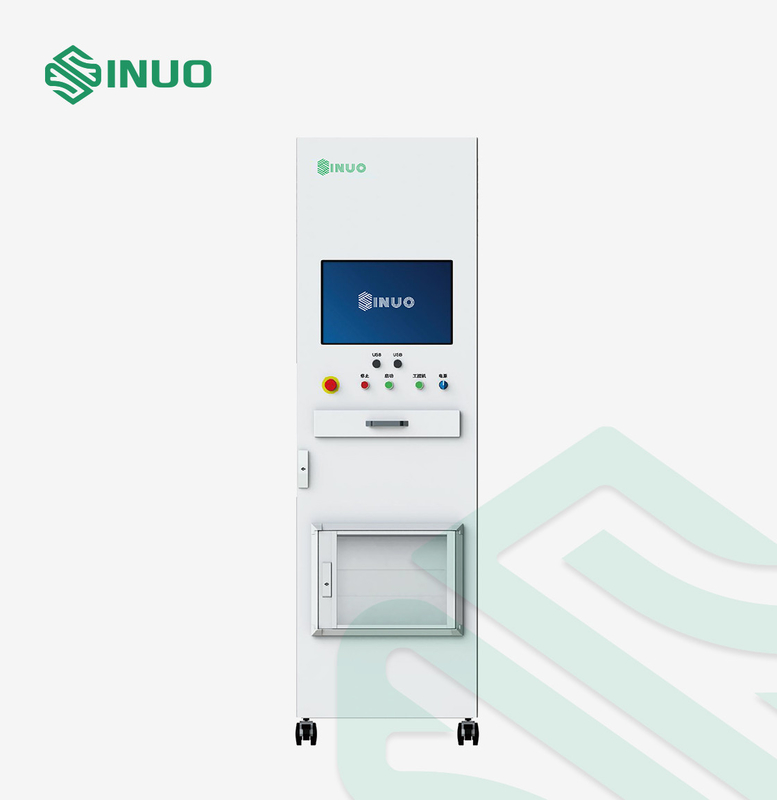

Peralatan Pengujian Persamaan Potensi Keselamatan Listrik ISO 6469 10 Saluran

Sistem Uji Persamaan Potensi Khusus Kendaraan Listrik ISO 6469

Standar & Klausul yang Dipatuhi

ISO 6469-1:2019 Kendaraan jalan dengan penggerak listrik — Spesifikasi keselamatan — Bagian 1: Sistem penyimpanan energi yang dapat diisi ulang (RESS)

IEC 62196:2020 Colokan, stopkontak, konektor kendaraan, dan saluran masuk kendaraan-Pengisian konduktif kendaraan listrik

GB 7258-2017 Kondisi Teknis Keselamatan untuk Pengoperasian Kendaraan Bermotor

...

Ikhtisar Peralatan

Sistem pengujian ini dapat melakukan uji ekualisasi potensial untuk komponen tegangan tinggi kendaraan listrik selama proses perakitan seluruh kendaraan.Untuk memastikan bahwa perbedaan potensial antara masing-masing bagian konduktif terbuka bertegangan tinggi diminimalkan, kita perlu membuat uji pemerataan potensial dengan persyaratan standar antara masing-masing cangkang bagian bertegangan tinggi dan platform listrik, serta dua bagian konduktif terbuka yang dapat disentuh oleh orang pada saat yang sama.

Prinsip
1. Ambil arus yang ditentukan dari sumber daya tanpa beban tidak melebihi 12KV, kemudian terapkan di antara kabel ground dari port pengisian kendaraan, komponen yang terpapar cangkang konduktif dan rangka kendaraan, kami menghitung nilai resistansi ground dengan penurunan tegangan yang diukur.

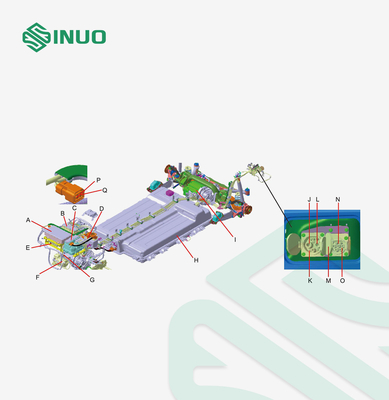

2. Untuk menguji resistansi konduksi antara kabel arde dari setiap antarmuka pengisian kendaraan, cangkang konduktif yang terbuka dari suku cadang dan rangka kendaraan dengan jarak tidak lebih dari 2,5 m.

Ketentuan Juri

Fungsi utama

1. Multi-channel: Terintegrasi 10 channel pemerataan potensi.

2. Tampilan layar: Layar LCD warna sebenarnya 21,5 inci digunakan, dan antarmuka proses pengujian terlihat, yang nyaman untuk observasi dan penilaian.


3. Platform terbuka: Dilengkapi dengan fungsi pengeditan program uji, fungsi pengeditan proyek uji, fungsi pengeditan dan pencetakan laporan pengujian, fungsi pengaturan izin pengguna, dll.


4. Fungsi kode pindai: Dapat merekam nomor VIN kendaraan, nomor VSN dan nomor aksesori utama, dan secara otomatis mengaitkan kode batang untuk mencetak laporan pengujian setelah pengujian selesai.


5.Manajemen izin: pengaturan izin multi-level, yang nyaman untuk manajemen.


6. Manajemen data: Mengelola berbagai data, melindungi integritas dan keamanan data, dan memiliki fungsi seperti kueri dan ekspor untuk memenuhi kebutuhan manajemen data lini produksi.


7. Perlindungan keamanan: Perlindungan arus berlebih, perlindungan tegangan berlebih, perlindungan tegangan rendah, perlindungan arus bocor dan perlindungan darurat, dll.


8. Data besar-besaran: Mendukung penyimpanan dan analisis data besar-besaran;Docking sistem MES, dll.


9. Startup yang fleksibel: Mendukung beberapa metode startup seperti startup kode pindai, startup tombol, startup jarak jauh, dll.

10. Penilaian cerdas: Semua indikator utama memiliki fungsi untuk menetapkan batas atas dan bawah, secara otomatis menilai, dan secara efektif mencegah terjadinya inspeksi yang terlewat.

Fitur Utama Peralatan

Parameter Teknis & Proyek Uji
