| Nama merek: | Sinuo |
| Nomor Model: | SNE6813C |
| MOQ: | 1 |
| harga: | Customized |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | 20 set/bulan |

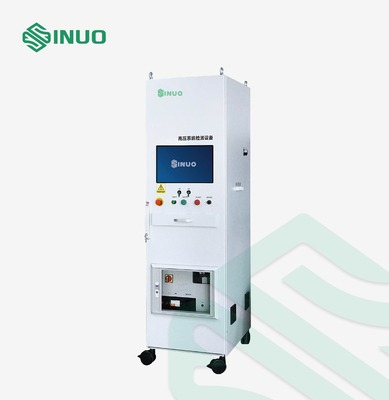

ISO 6469 Electrical Safety Analyzer untuk Sistem Tegangan Tinggi Kendaraan Listrik
Standar & Klausul yang Dipatuhi
ISO 6469-1:2019 Kendaraan jalan dengan penggerak listrik — Spesifikasi keselamatan — Bagian 1: Sistem penyimpanan energi yang dapat diisi ulang (RESS)
IEC 62196:2020 Colokan, stopkontak, konektor kendaraan, dan saluran masuk kendaraan-Pengisian konduktif kendaraan listrik
GB 7258-2017 Kondisi Teknis Keselamatan untuk Pengoperasian Kendaraan Bermotor
...
Ikhtisar Peralatan
Pada kendaraan listrik, bagian-bagian dengan tegangan tinggi di seluruh kendaraan termasuk baterai listrik, motor penggerak, kotak distribusi tegangan tinggi (PDU), kompresor listrik, DC/DC, pengisi daya on-board OBC, PTC, wiring harness tegangan tinggi, dll. Komponen membentuk sistem tegangan tinggi dari seluruh kendaraan, dan kebocoran sistem tegangan tinggi akan menyebabkan kendaraan tidak dapat mengisi dan beroperasi secara normal.Pada saat yang sama, perlindungan keselamatan seluruh kendaraan juga sangat penting.Setiap kegagalan sistem tegangan tinggi internal selama operasi aktual akan mempengaruhi penggunaan normal.Oleh karena itu, pemeriksaan keselamatan sistem tegangan tinggi juga sangat diperlukan.
Isi Tes
1. Uji resistansi isolasi
2. Tes tegangan tahan AC
3. DC menahan uji tegangan
| Proyek Uji | Jangkauan | Akurasi Dasar |
| Tes Tahan Tegangan AC | 5000V / 40mA | ±1,5% |
| Tes Tahan Tegangan DC | 6000V/10mA | ±1,5% |
| Uji Resistansi Isolasi | 1000V/10GΩ | ±5% |
Fungsi utama
1. Multifungsi: Termasuk uji pemerataan potensial, resistansi isolasi soket pengisian, resistansi isolasi kendaraan, verifikasi fungsi deteksi isolasi, uji kopling kapasitas, resistansi isolasi beban daya, tegangan tahan AC, tegangan tahan DC dan uji arus bocor, dll.
2. Tampilan layar: Layar LCD warna sebenarnya 21,5 inci digunakan, dan antarmuka proses pengujian terlihat, yang nyaman untuk observasi dan penilaian.
3. Platform terbuka: Dilengkapi dengan fungsi pengeditan program uji, fungsi pengeditan proyek uji, fungsi pengeditan dan pencetakan laporan pengujian, fungsi pengaturan izin pengguna, dll.
4. Fungsi kode pindai: Dapat merekam nomor VIN kendaraan, nomor VSN dan nomor aksesori utama, dan secara otomatis mengaitkan kode batang untuk mencetak laporan pengujian setelah pengujian selesai.
5.Manajemen izin: pengaturan izin multi-level, yang nyaman untuk manajemen.
6. Manajemen data: Mengelola berbagai data, melindungi integritas dan keamanan data, dan memiliki fungsi seperti kueri dan ekspor untuk memenuhi kebutuhan manajemen data lini produksi.
7. Perlindungan keamanan: Perlindungan arus berlebih, perlindungan tegangan berlebih, perlindungan tegangan rendah, perlindungan arus bocor dan perlindungan darurat, dll.
8. Data besar-besaran: Mendukung penyimpanan dan analisis data besar-besaran;Docking sistem MES, dll.
9. Startup yang fleksibel: Mendukung beberapa metode startup seperti startup kode pindai, startup tombol, startup jarak jauh, dll.
10. Penilaian cerdas: Semua indikator utama memiliki fungsi untuk menetapkan batas atas dan bawah, secara otomatis menilai, dan secara efektif mencegah terjadinya inspeksi yang terlewat.
Fitur utama
| Standar diterapkan | ISO 6469, IEC 62196, dll |
| Akurasi tes | Akurasi dasar 1,5% |
| Keamanan | Pengujian memiliki fungsi naik dan turun lambat (waktu dapat diatur) untuk memastikan bahwa beban yang diuji tidak akan terpengaruh selama periode kritis, dan lebih aman. |
| Pilihan ganda untuk mengisi senjata | Mendukung pistol pengisian AC, tes pistol pengisian DC |
| Optimasi struktur | Standarisasi dan penyesuaian digabungkan, skalabilitas dan keamanan dikembangkan secara bersamaan, strukturnya sederhana, dan logikanya jelas |
| Penerapan yang kuat | Berbagai metode gantung tersedia - troli gantung, troli pendamping, rak gantung, gantung kantilever, dll. |
| Kecerdasan tinggi | Semua item tidak perlu dihubungkan ke kabel pengukuran berulang kali, dan semua tes dapat diselesaikan dalam satu koneksi. |
| Modular | Desain arsitektur sistem bersifat modular dan fleksibel, dan sistem mudah diperbarui dan diperluas, serta mudah dirawat dan ditingkatkan |
| Kustomisasi yang fleksibel | Sesuai dengan kebutuhan pelanggan, berikan pengembangan dan desain platform industri yang disesuaikan, seperti pencahayaan bukaan pintu otomatis, pembuangan panas AC |
| Konstruksi situs | Manajemen konstruksi proyek, pengetahuan instalasi, debugging peralatan, dll. |
Konfigurasi Utama
| Sumber Daya listrik | 220V±10%, 50Hz±5% |
| Persyaratan Lingkungan Kerja | 0-45℃, 85% |
| Sistem konfigurasi | Komputer industri profil tinggi + layar LCD warna sejati 21,5 inci |
| Catu daya UPS yang tidak pernah terputus | |
| Pistol pemindaian dua dimensi nirkabel satu dimensi | |
| Stiker dan pencetak tanda terima | |
| Antarmuka PLC, antarmuka USB, antarmuka jaringan, antarmuka lampu alarm, antarmuka sakelar kaki, antarmuka printer, antarmuka pistol barcode | |
| Perlindungan Keamanan | Perangkat tidak memulai deteksi tegangan tinggi jika pistol pengisi daya tidak dicolokkan;Cabut pistol pengisi daya dalam status deteksi, perangkat harus merespons tepat waktu untuk memutuskan catu daya ke soket |
